オブジェクトをモルフ変換し、一部の材質を変更する/3D画面で一部を削除する方法

オブジェクトをモルフに変換した後、一部の箇所の材質を変更する、一部のパーツを削除すること等ができます。

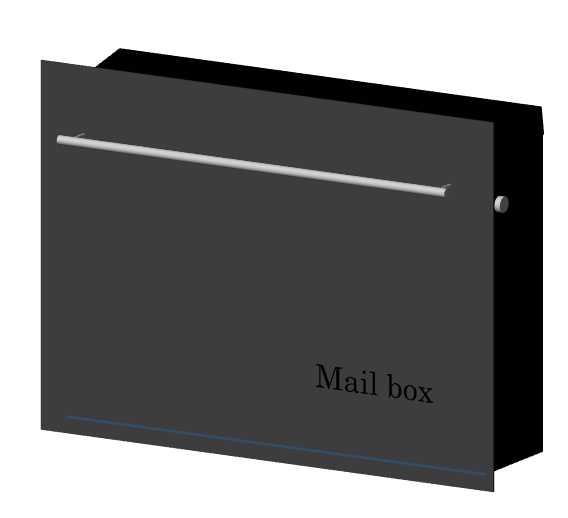

（以下のポストを例とし、解説しています）

準備

まず、編集したいオブジェクトを選択し、右クリック、「選択内容をモルフに変換」をクリックします。

表示されたメッセージは、「OK」ボタンをクリックします。

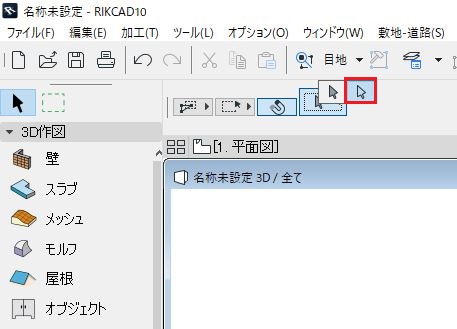

3D画面に切替えた状態で、矢印ツールを選択し、下記の様に、白い矢印（選択タイプ/サブ要素）に変更しておきます。

ワンポイント

白い矢印に切換えることで、青い矢印では選択できない各パーツの細かな箇所を

選択できる様になる為、以下の編集作業がしやすくなります

一部の箇所の材質を変更する方法

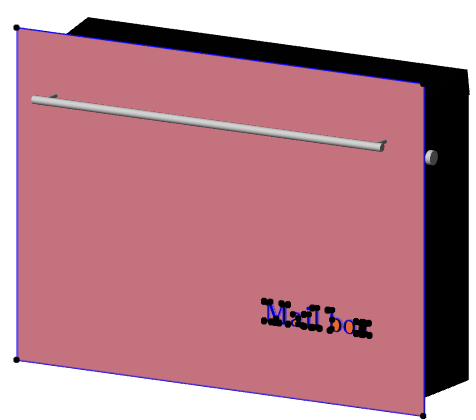

【1】材質を変更したい箇所をクリックし、その箇所が青く反転している状態にします。



【2】そのまま変更したい箇所で左クリック長押しし、表示されたアイコンの右端「面のカスタム設定」をクリックします。

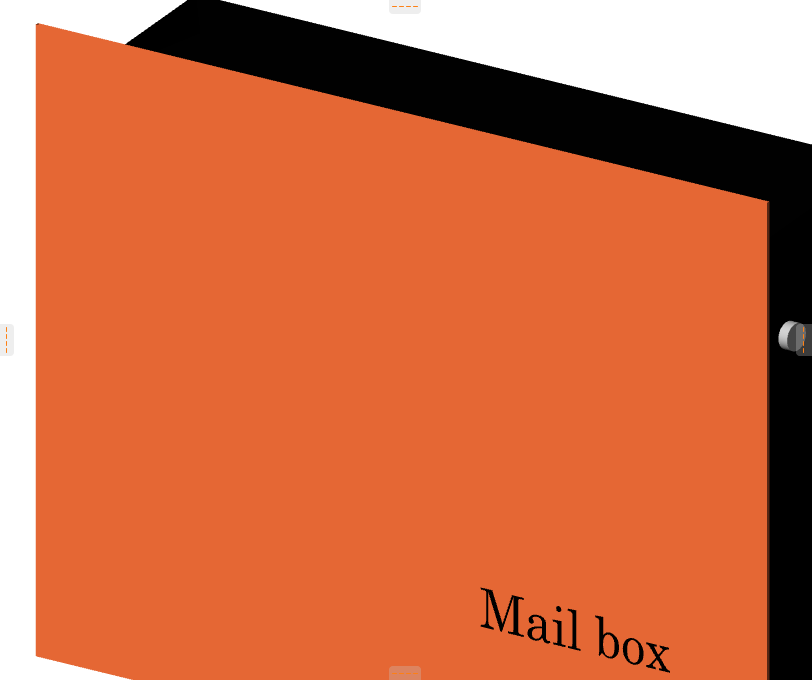

【3】設定画面の材質欄にて任意の材料を選択し「OK」ボタンをクリックします

材質を変更したい箇所に対し、上記の操作を繰り返します。

一部のパーツを削除する方法

【1】3D画面で、削除したいパーツを選択します。選択されたパーツは薄い青色になります。
　  （下図の場合、手すりの一部が選択状態になっています）

【2】このまま、キーボードの「DELETEキー」を押す事で、選択したパーツを削除することができます。

上記の操作を繰り返し、不要なパーツを削除します。

【編集例】

【編集が終わった後は】

FAQの最初【準備】の欄にて、矢印ツールを青矢印から白矢印に変更しましたが、

編集が終わった後は、元の青矢印に戻しておきます。

白矢印の状態のままでは、平面図で選択の操作ができなくなります。ご注意下さい！
