ペンカラー（モデルビュー）

要素を表現するためのペンカラーを設定します。

「ペンとカラー」の起動

「オプション」→「ペンカラー（モデルビュー）」をクリックすると設定画面が表示されます。

ペンの設定を変更する

ペンの色を変更する

色を変更したいペン番号をクリックします。
右側の色の部分をクリックすると「カラーの編集」画面が表示されますのでこの画面で色を変更できます。

ペンの太さを変更する

太さを変更したいペン番号をクリックします。
右側の「ペンの太さ」欄から設定したい太さを入力します。

ペンセットの設定を変更する

ペンセットを保存する

上記の「ペンの設定を変更する」設定を行った場合、「ペンセット」は「カスタム」という表記になります。
この状態で「名前をつけて保存」ボタンをクリックすると「カスタムペンセットを保存」画面が表示されます。
名前を入力し「保存」ボタンをクリックするとペンセットが保存できます。

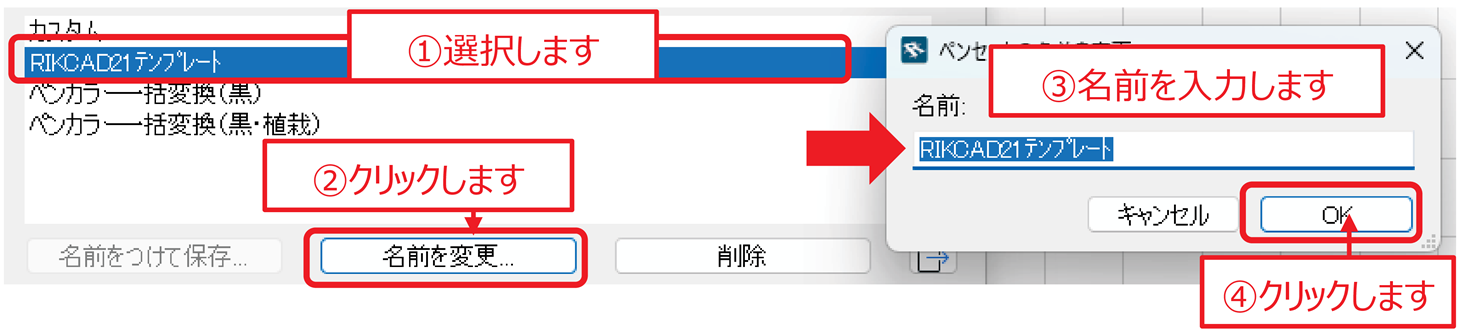

ペンセットの名前を変更する

名前を変更したいペンセットを選択し、「名前を変更」ボタンをクリックします。
「ペンセットの名前を変更」画面が表示されますので名前を変更し「OK」ボタンをクリックすると変更が確定します。

ペンセットを削除する

削除したいペンセットを選択し、「削除」ボタンをクリックするとペンセットが削除されます。

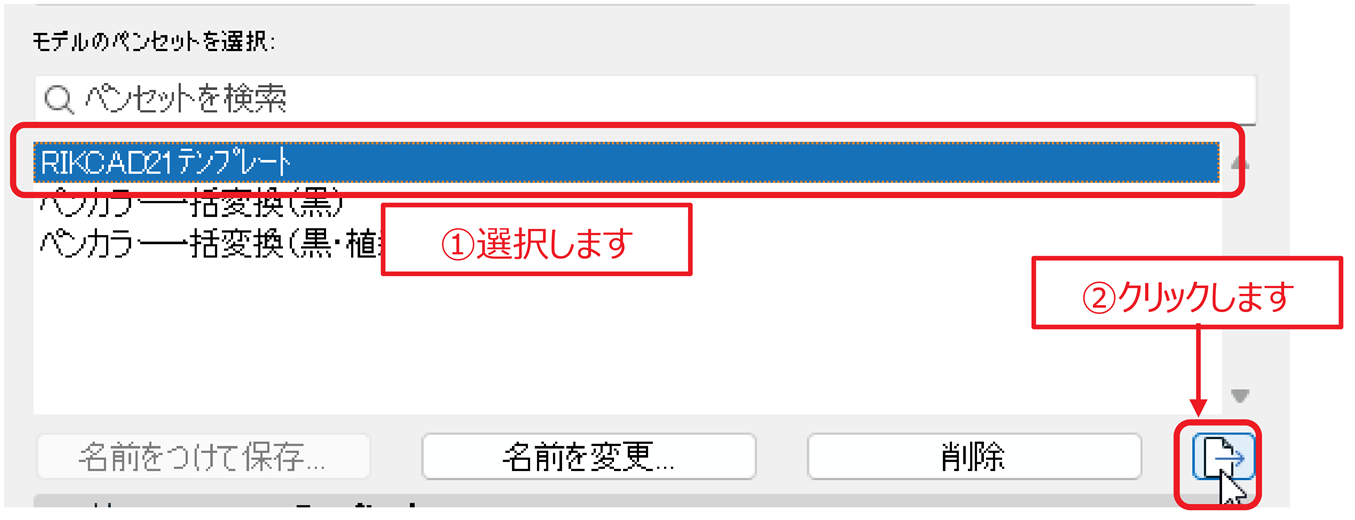

ペンセットをエクスポートする

エクスポートしたいペンセットを選択し、「STBとして保存」ボタンをクリックするとペンセットがエクスポートされます。
