コンクリート縁石の切下げ方法

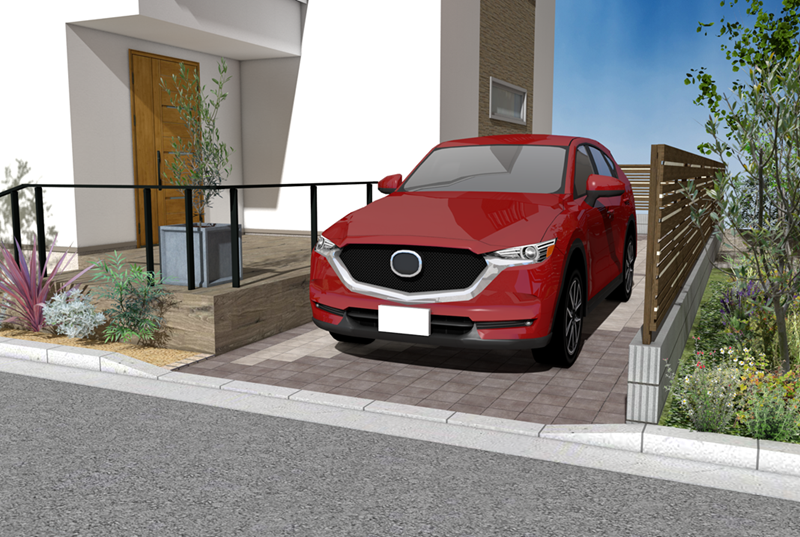

コンクリート縁石では車両の乗り入れ部の形状変更が行えます。

【1】　ツールボックスよりオブジェクトの設定画面を開き、「・添景.lcf」＞「道路」から『コンクリート縁石』を選択します。

　　※道路入力でコンクリート縁石を配置した場合は選択をして、右クリック「選択したオブジェクトの設定」を開きます

【2】サイズやカスタム内の各種設定を行います。

※③について詳細は【3】以降で説明しています

【3】縁石の切下げ設定を行います。

　  設定は、「配列値入力」と「3Dで設定」の2種類の方法があります。

配列値入力

配列値入力は、切下げ等を数値で指定する方法です。

入力方式「配列値入力」を選択します。（（【2】 ③を参照）
切下げ設定のをクリックすると、「配列値」の画面が開きますので、切下げの設定を行います。

※番号を表記にチェックした場合、2D/3Dに数値が表示されるため、ブロックの番号が確認できます。

　レンダリング時に反映されるため、配列値の設定完了後はチェックを外して番号を非表示にします。

3Dで設定

3Dで設定は、3D画面でブロックのポイントをつかみ、直感的に調整することができます。

入力方式「3Dで設定」を選択します。（（【2】 ③を参照）

3D画面でコンクリート縁石を選択するとブロックの両端に♦が表示されます

ポイントを長押しクリックするとが表示されるので選択し、ポイントを動かして位置を決め、クリックで確定します。
