写真合成アシスタント（システムアップ機能）

「写真合成アシスタント」は、４つのステップで写真合成パースを作成する機能です。

「写真合成」機能でうまく写真合成パースが作成できない方にオススメの機能になります。

システムアップ機能・・・システムプラン加入ユーザー様専用機能です。

写真合成アシスタント機能の使い方

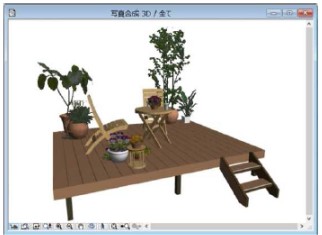

【1】合成させる要素をRIKCADで図面を作成します。

【2】メニューバー「ウィンドウ」＞「写真合成アシスタント」をクリックします。

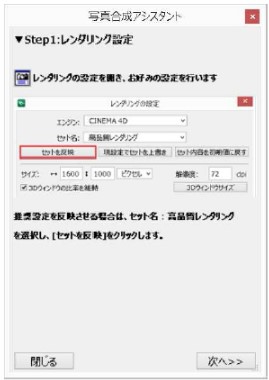

Step1：レンダリング設定を行います。

推奨設定を反映させる場合は、セット名：高品質レンダリングを選択し、［セットを反映］ボタンをクリックします。

レンダリング設定の完了後、［次へ>>］をクリックし、Step2に進みます。

【3】Step2：写真ファイル(背景画像となるファイル)を選択します。

「●3Dウィンドウサイズ」の『高さ』欄に初期値600がセットされます。

使用しているディスプレイに合わせて数値調整して下さい。

［3Dウィンドウサイズに適用］ボタンを押すと、3Dウィンドウに切替わります。［次へ>>］をクリックし、Step3に進みます。

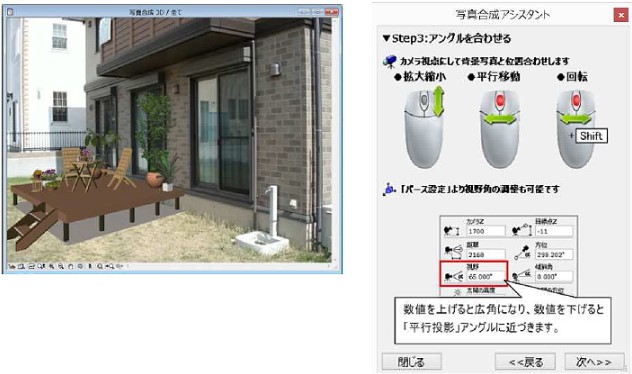

【4】Step3：平行投影ではなく「カメラアングル」に切替てマウス・キーボード(Shiftキー)を使用しアングル調整します。

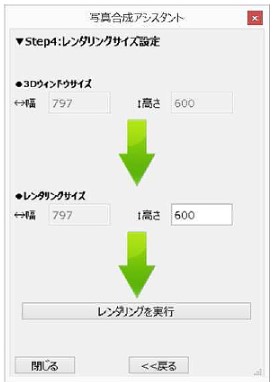

【5】Step4：レンダリングサイズ設定を行います。

「●レンダリングサイズ」の『高さ』欄に初期値600がセットされます。

出力したい画像サイズに合わせて数値調整して下さい。(推奨600～1000)

[レンダリングを実行]ボタンを押すと、ファイル保存ダイアログが表示されます。

ファイル名を入力し、[保存]ボタンを押すとレンダリング処理が始まります。

レンダリング処理が終わると、「レンダリング終了後、3Dウィンドウを終了させて下さい」のメッセージが表示されます。

[OK]ボタンでメッセージを閉じ、3Dウィンドウを×ボタンで閉じて下さい。
