目地作成

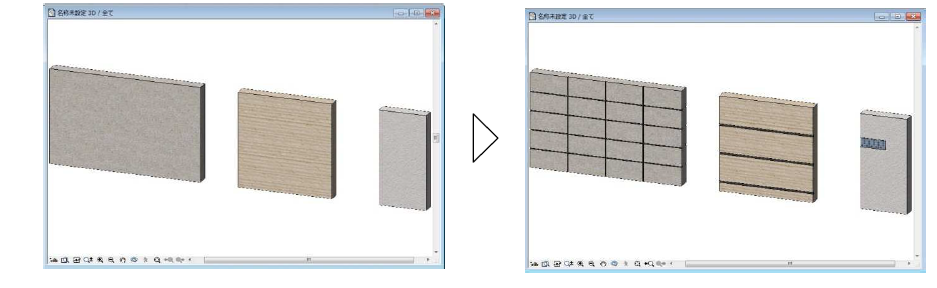

「目地作成機能」は、 壁に設定した間隔で目地を入れることができます。

画像とは違う凹凸感が表現できるほか、目地を入れる方向や本数、目地幅を設定できるため
さまざまなデザインが可能になります。

目地作成機能の使い方

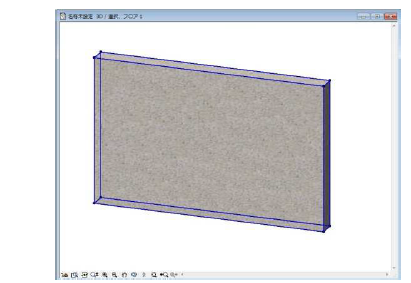

【1】目地作成機能を使用するには、元となる壁を[壁ツール]で入力しておきます。

【2】目地を入れる壁を矢印ツールで選択状態にし、メニューバー「塀-フェンス」または「編集-補助」＞「目地作成」をクリックします。

（平面図・3D画面いずれでも実行できます。）

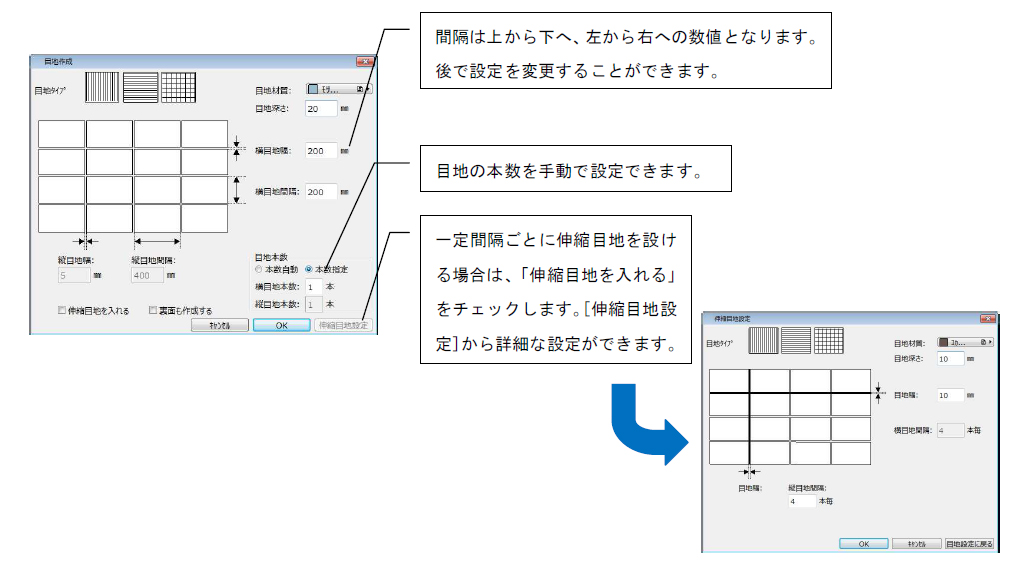

【3】目地を入れるために必要な情報を入力する画面が表示されます。

入力する目地の寸法や材料などの設定し、「OK」ボタンをクリックします。

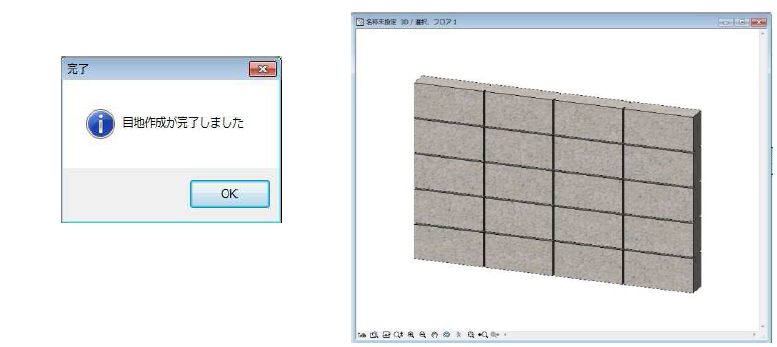

【4】目地作成完了画面が表示されます。「OK」をクリックすると、選択した壁に目地が入力されます。

入力した目地を削除するには

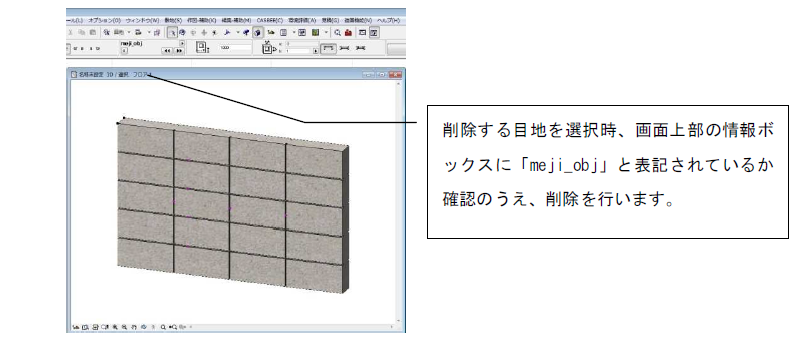

【1】目地作成機能で入力された目地は、「mezi_obj」という窓ツールのデータが壁に取り付けられている状態となります。
入力した目地を削除するにはこの「mezi_obj」を選択し、[Delete]キーで削除することができます。

※目地作成機能で目地をいれた壁を削除すると、「mezi_obj」も一緒に削除されます。

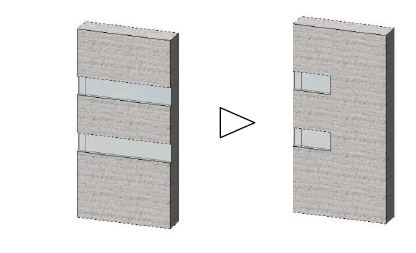

目地作成機能を使って壁にワンポイントを入力する

入力した目地（mezi_obj）の初期設定では、自動で壁の長さに合わせる仕様になっていますが、
設定画面でこの設定を変更することができます。壁の途中まで目地を入れる場合に便利です。

【1】目地作成機能を使って目地を入力します。３D 画面上で入力した目地を選択状態にします。）

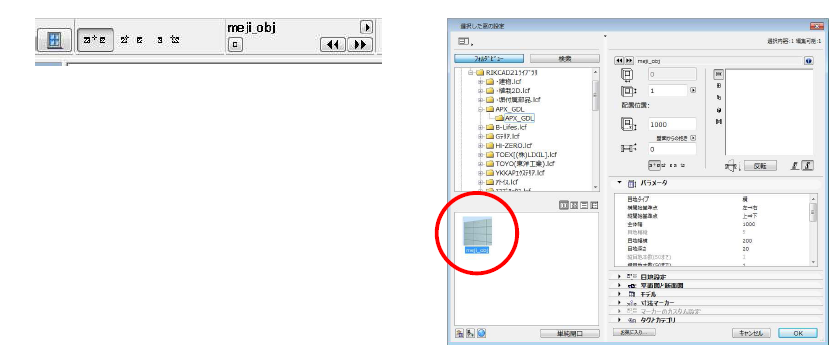

【2】目地を選択後、画面上部の情報ボックスの窓の設定画面ボタンをクリックします。

選択した窓の設定画面（mezi_obj の設定画面）が表示されます。

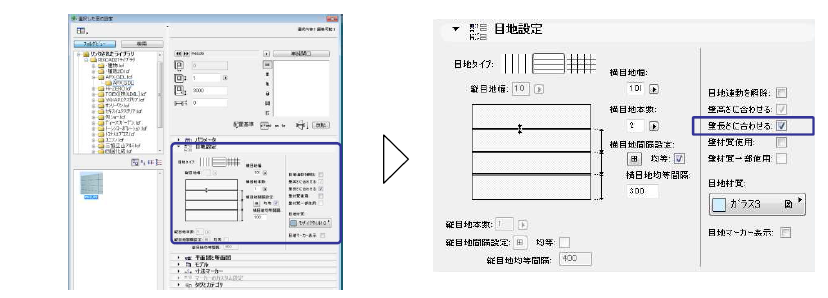

【3】設定画面右側の「目地設定」項目から「壁長さに合わせる」のチェックを外します。

これで壁の長さとの連動を解除することができます。

【3-1】数値で目地の長さを変更する場合

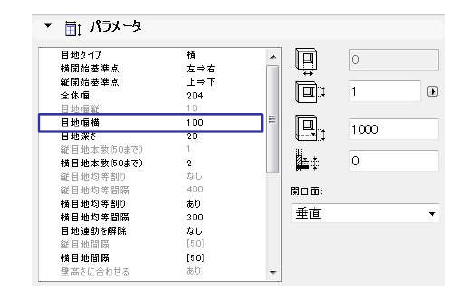

数値で目地を設定する場合、同じ設定画面内の「パラメータ」の全体幅の数値を入力します。

【3-2】3D 画面上で変更する場合

3D画面上で長さを変更する場合、設定画面で「壁長さに合わせる」のチェックを外し「OK」ボタンをクリックし、

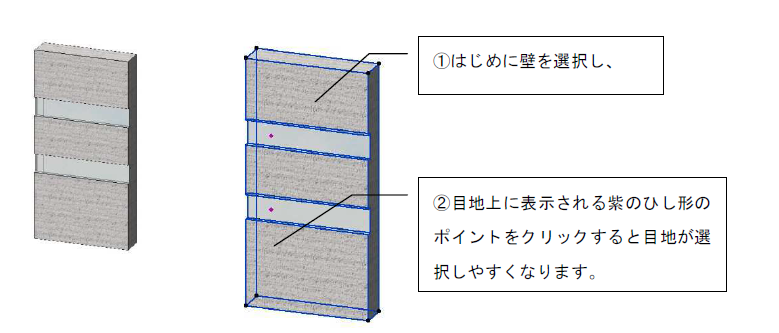

設定画面を閉じます。3D画面に戻ると、目地のポイント（紫のひし形）が増えているのが分かります。

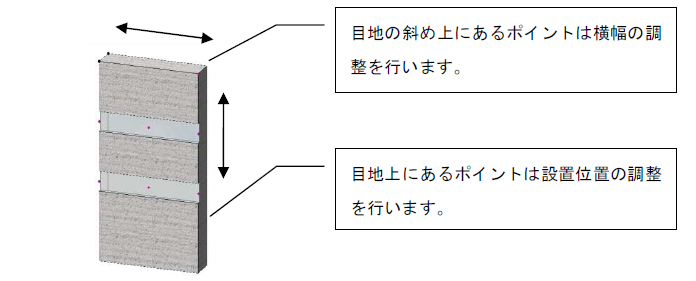

【4】変更するポイントを長めに押すと以下のようなパレット（ペットパレット）が表示されます。一番左の「頂点を移動」をクリックすると、クリックした位置に応じて縦方向、横方向に目地のサイズを変更することができます。

1度の目地作成で入力した目地すべて同じ長さに伸縮します。
長さの異なった目地を入力するには、回数を分けて目地作成を実行します。
