メッシュ上にメッシュポイントを追加する方法
メッシュの表面にメッシュポイントを新規に作成することでメッシュ面に起伏をつけることができます。
新規メッシュポイントを追加するメッシュを選択します
【1】平面図を表示してポイントを追加するメッシュを選択します。
【2】ツールボックスより「メッシュツール」を選択かつ、「情報ボックス」の図形作成法を「ポリゴン」にします。
【RIKCAD9以上】

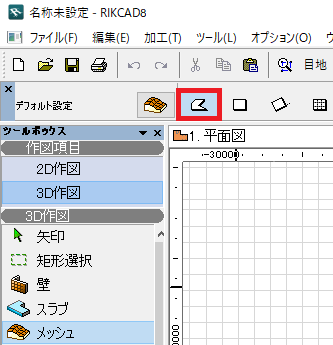

【RIKCAD8以下】
メッシュポイントを作成します

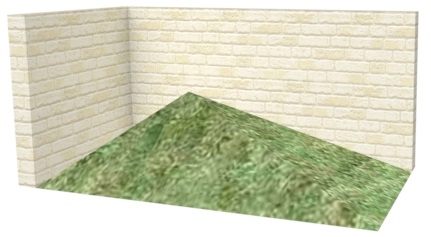

メッシュにポイントのみを追加し、一点をつまみ上げる：ダブルクリック
【1】ポイントを追加する箇所でダブルクリックします。
【2】「新規メッシュポイント」＞「OK」をクリックします。新規メッシュポイントが表示されます。
【3】作成したメッシュポイントの上でマウス左ボタンを長押し、「ペットパレット」を表示して高度設定をします。

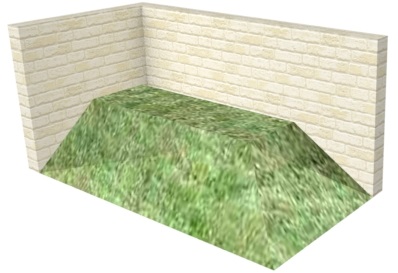

新たにメッシュ面を追加する：形状作成

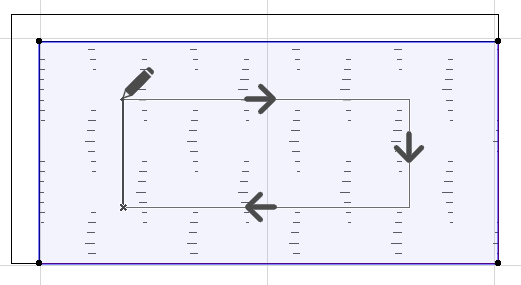

【1】ポイントを追加するメッシュ内をクリックして形状を作成します。
最後のポイントでダブルクリックするか始点の上でクリックします。
※複数の新規メッシュポイントを設置します。
【2】「新規メッシュポイント」＞「OK」をクリックします。新規メッシュポイントが表示されます。
【3】作成したメッシュポイントの上でマウス左ボタンを長押し、「ペットパレット」を表示して高度設定をします。
「全てに適用」にチェックを入れることで、作成した形状全てのポイントに、高度を持たせることが可能です。
円弧上に新規ポイントを作成する
【1】「メッシュ内にポイントを追加する」の手順でポイントを作成します。
新規ポイントでペットパレットを表示して「ドラッグ」を選択します。
【2】円弧の線上でクリックします。円弧上にポイントが移動します。
