作成した傾斜地の勾配に合わせて縁石を配置する場合、『傾斜調整』機能を使用し、「縁石作成」機能で作成した縁石を

傾斜面に合わせて配置することができます。

【1】「メッシュ」ツールで描いた傾斜平面上に、「線」や「ポリラインツール」で下書き線（縁石のアウトライン）を描きます。

※この時、下書き線がメッシュからはみ出さないよう注意してください。

（傾斜調整が実行されない可能性があります。）

【2】作図した下書き線を矢印ツールなどで選択し、『縁石作成』機能で縁石を作成します。 　

　作成された縁石は、適当な高さで水平に配置された状態で結構です。

　RIKCAD7以降は、「縁石作成」画面にて「傾斜調整」を行いながら配置する設定もあります。

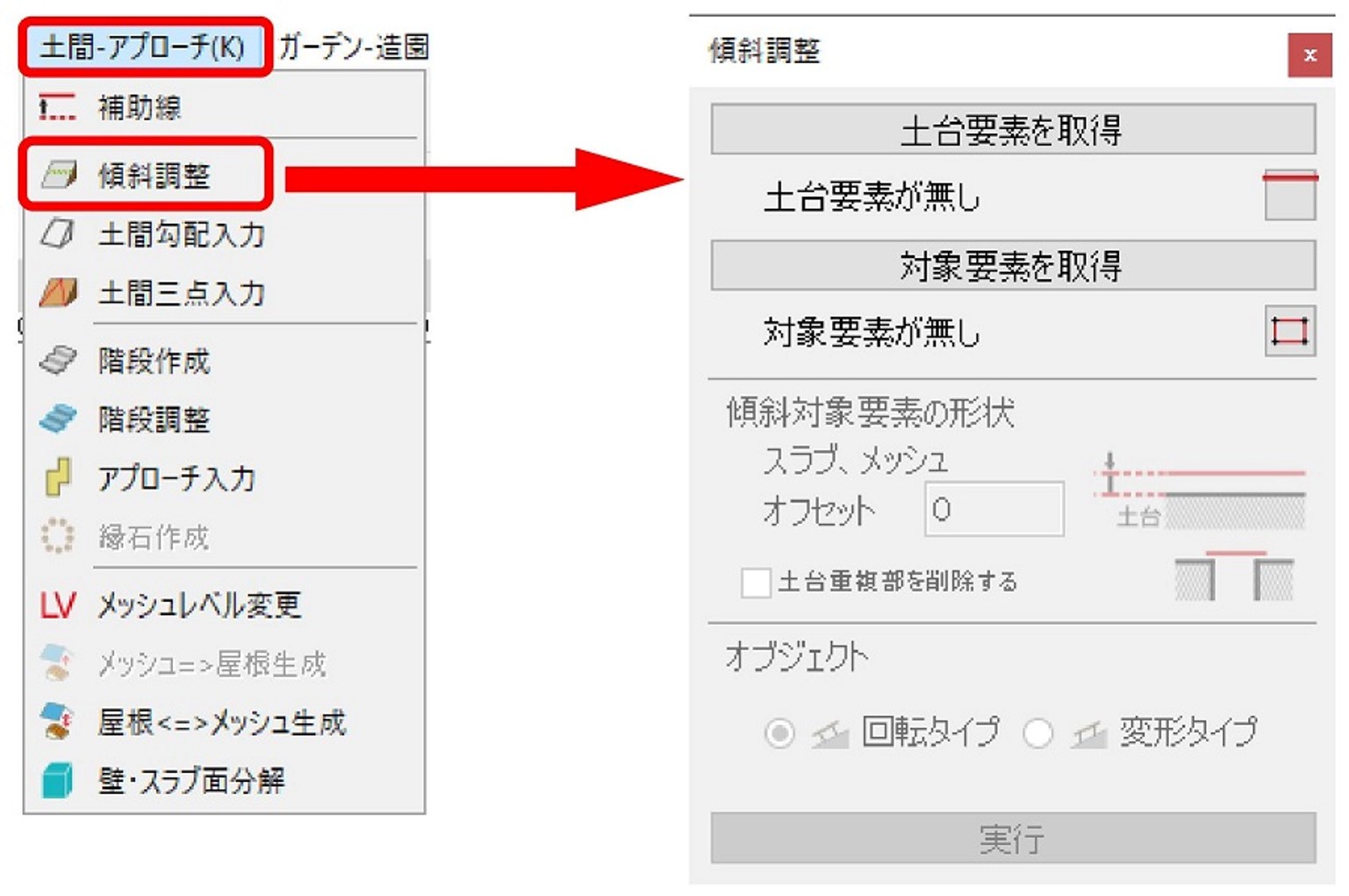

【3】メニューバー「土間-アプローチ」または「編集-補助」＞「傾斜調整」をクリックします。

　「傾斜調整」の設定画面をパレットを表示します。

【4】傾斜面を「矢印」ツールなどで選択状態にし、「土台要素を取得」ボタンをクリックします。

【5】次に傾斜面に合わせる為に作成した縁石を選択状態にし、「対象要素を取得」ボタンをクリックします。

【6】画面下側の制御ボックス制御ボックスより「グループ化の一時解除」を行います。

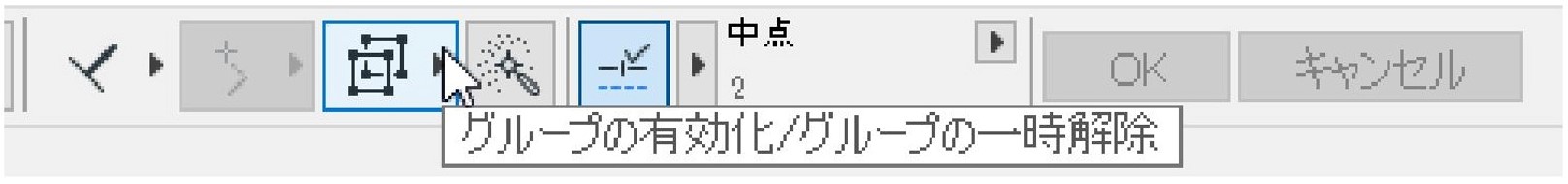

　制御ボックス内の「グループの有効化/一時解除」ボタン（下図参照）を長押しし、『右側』の一時解除のボタン　 を選択します。

（※RIKCAD7以降はグループ化のまま実行可能です。）

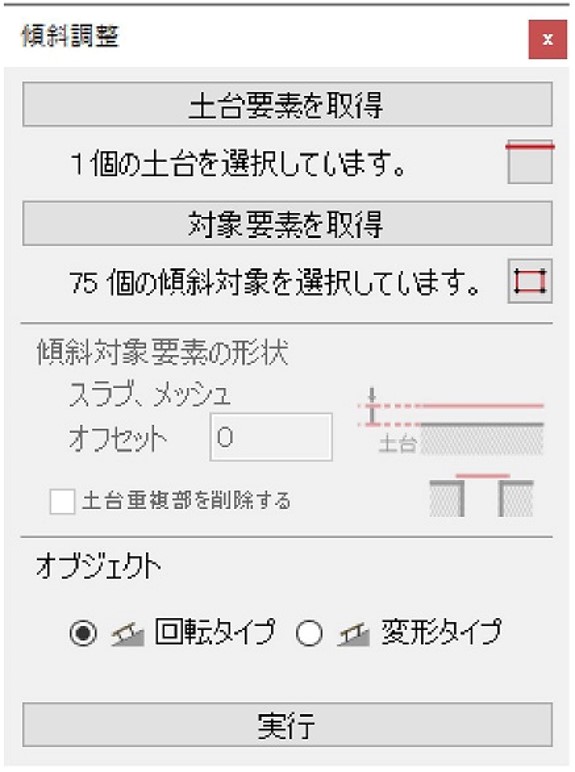

【7】「傾斜調整」の設定画面下側の『回転タイプ』にチェックを入れ、「実行」ボタンをクリックします。

　※傾斜調整が実行され、「対象要素」として選択指定された面が土台の傾斜に沿って表示されます。

【8】3Dウィンドウを表示して、傾斜調整が実行されているかどうかを確認して完了です。

※縁石の他にも、『車止め』や『手摺り系フェンス』などパラメータ欄に『傾斜可能』といった記載があるオブジェクトは、

　同様の手順で斜面に沿って配置することが可能です。
