数値（距離）を入力をする画面がでない／座標情報がでない

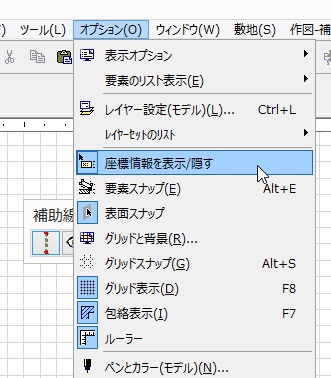

メニューバー「オプション」＞「座標情報を表示/隠す」をクリックすると表示されます。
　

距離を入力する画面ではなく、X座標/Y座標の表示が出る場合は こちら
