3D画面で一部がワイヤーフレーム（骨組み）になった

3D上すべてのものにではなく一部だけの場合、レイヤー設定が関係しています。

【1】画面上部のメニューバーより以下の選択項目をクリックします。

【RIKCAD10以上】「オプション」＞「レイヤー設定（モデルビュー）」

【RIKCAD9以下】「オプション」＞「レイヤー設定（モデル）」

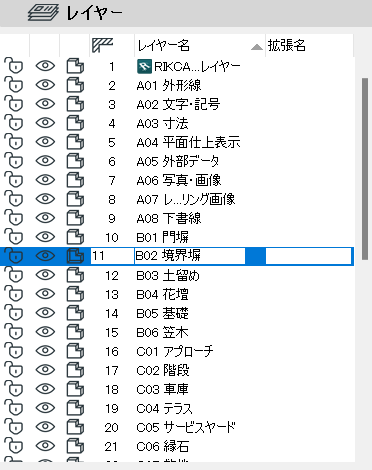

【2】レイヤ名の左にある階段状の箱の色が、白抜きになっているものはワイヤーフレーム表示になります。

【3】その箇所をクリックし、階段状の箱に色が付きますと、ワイヤーフレームが解除されます。
