門扉の内開きと外開きを変える方法

門扉の内開きと外開きを変える方法



下記の操作をすることで、内開き、外開きを変えて、表現することができます。

  1. 門扉を配置します。

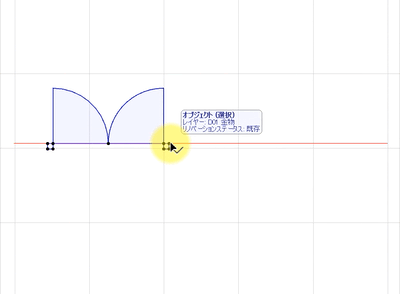

  2. 平面図で、配置した門扉を矢印ツールで選択し、右クリック>「移動とコピー」>「回転」を選択します。

  3. 回転ツールで、門扉の向きを180度回転します。

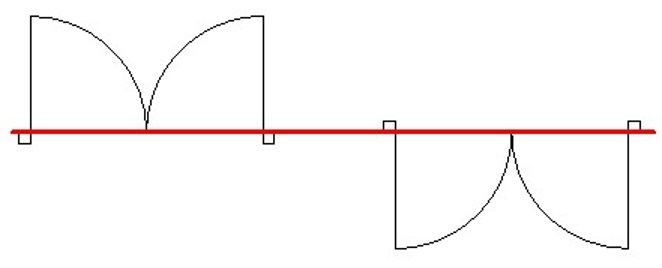

  4. 門扉の向きを変更したことにより、柱の位置が下記の画像の様に元の位置からずれてしまいます。

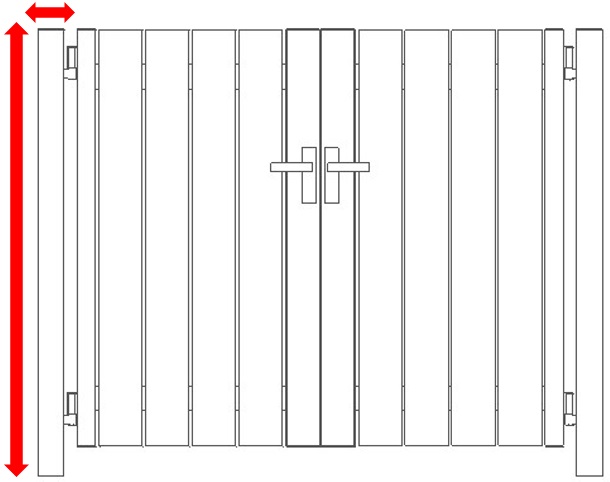

  5. 立面図を表示し、門扉の 柱のサイズ を、「ツール」→「計測」ツールで測定します。

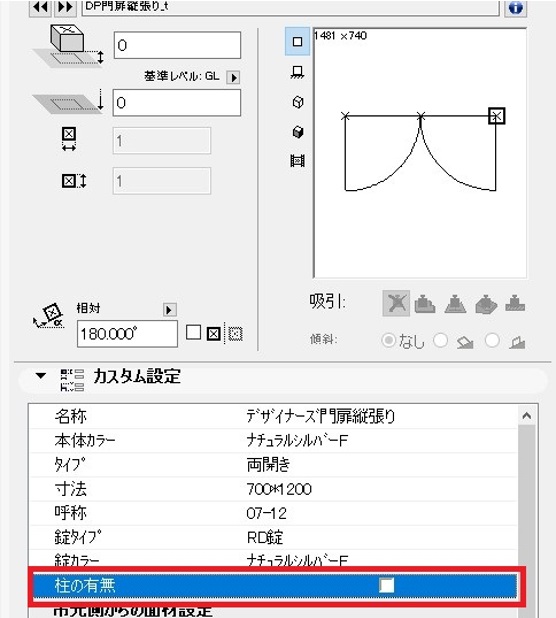

  6. 門扉のオブジェクト設定画面を開き、「柱の有無」を無しに設定します。

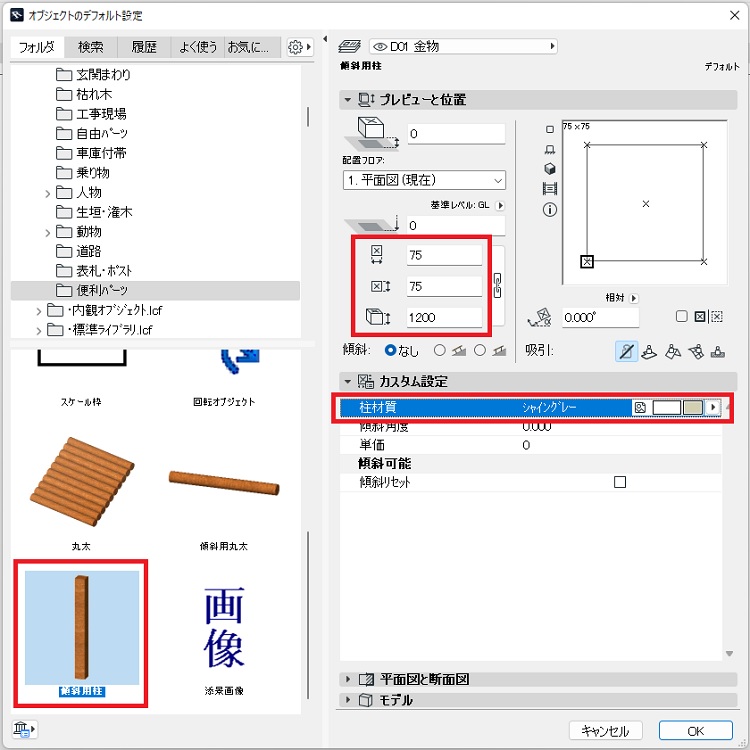

  7. オブジェクトの選択画面を開き、フォルダビューより「添景」→「便利パーツ」から「傾斜用柱」を選択します。
  8. (5)で測定した柱のサイズを入力及び、「柱材質」で任意の材料を選択し、平面図に配置して完成です。
