土間三点入力

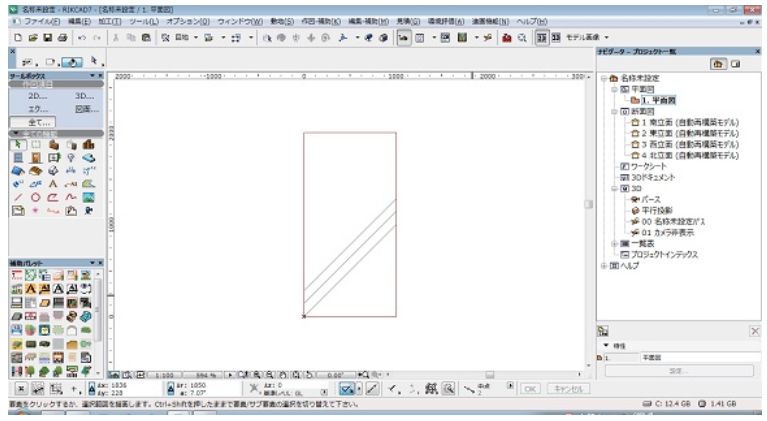

- メッシュツールまたはスラブツール、塗りつぶしツールを使って平面図上に勾配をつける要素を入力します。
この際、高度を設定する必要はありません。 - 矢印ツールで入力した要素を選択状態にし、メニューバー「土間-アプローチ」または「作図- 補助」＞「土間三点入力」をクリックします。
- カーソルが[+] の形状に変わるので、高度を設定する3 点を順にクリックしていきます。
- 3 点目をクリックすると、「土間三点入力設定」画面が表示されます。

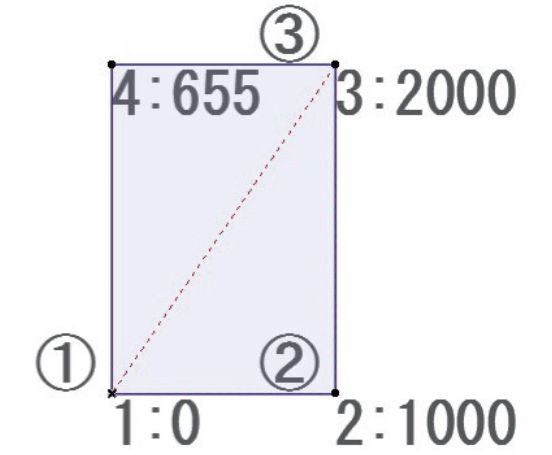

クリックした1 点目から3 点目までの高さを設定します。 - [ プレビュー] をクリックすると、選択した要素の頂点に、高度が表示されます。
指定した3 点以外の頂点は自動で高度が設定されます。 - [OK] をクリックすると、選択し要素に設定した高度が反映されます。
土間三点入力を実行すると、入力した塗りつぶしツールはメッシュツールに変換されます。
メモ
[ 頂点レベル調整を行う] にチェックを入れて[OK] をクリックすると、頂点ごとに高度の変更を行うことができます。
