塗りつぶしツールのハッチングの向きを変える/原点の位置を調整する方法
「塗りつぶし」ツールで作図した塗りつぶしのハッチングの向き、および、原点の位置を変更したい場合、以下の操作で可能です。
メモ
当FAQの操作は、「塗りつぶし」ツールのハッチングの向き、原点を調整する操作です。
壁、スラブ、メッシュ等の目地の向き等を変更したい場合は、目地割付をご覧下さい
当FAQの操作は、「塗りつぶし」ツールのハッチングの向き、原点を調整する操作です。
壁、スラブ、メッシュ等の目地の向き等を変更したい場合は、目地割付をご覧下さい

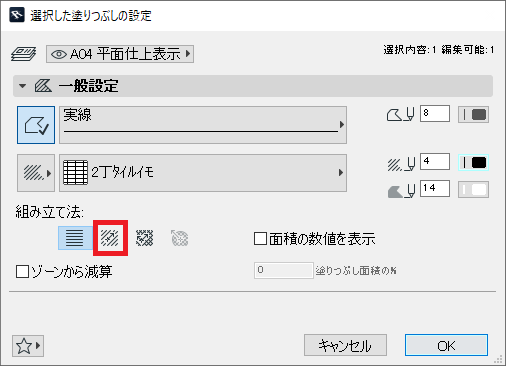

平面図に作図した塗りつぶしを選択し、右クリック＞「選択した塗りつぶし」の設定画面を開きます。
「組み立て法：塗りつぶし原点に相対」にチェックを入れ、「OK」で画面を閉じます。
ハッチングの方向を変更する場合

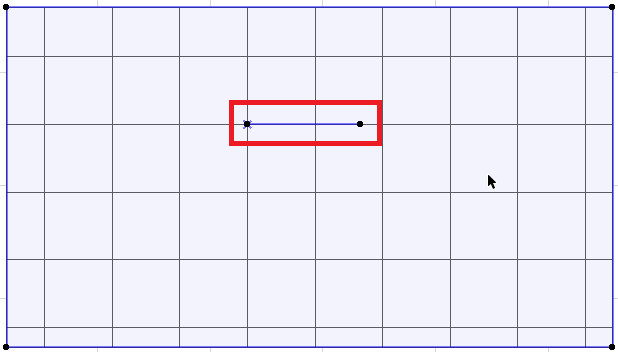

【1】作図した該当の塗りつぶしを選択すると、塗りつぶしの中に下記の様な、青い線が表示されます

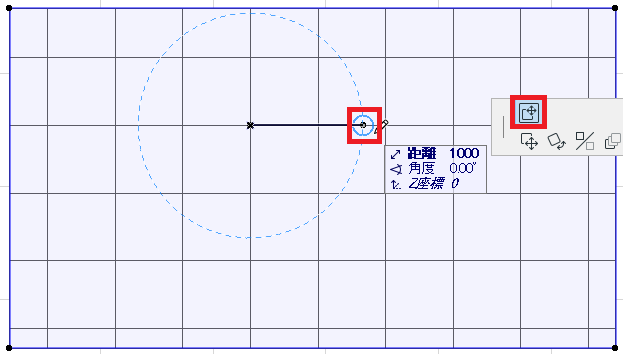

【2】線の右側のポイントで左クリック長押しし、ペットパレット「サブ要素を移動」を選択、
マウスを動かし、任意の角度でクリックします
（tabキーを押し、直接「角度」を入力することもできます）
【3】ハッチングの方向が変更されます
ハッチングの原点の位置を変更する場合
【1】作図した該当の塗りつぶしを選択すると、塗りつぶしの中に下記の様な、青い線が表示されます
【2】線の左側のポイントで左クリック長押しし、ペットパレット「サブ要素を移動」を選択、
マウスを動かし、任意の位置でクリックします
【3】原点が移動し、調整されます
