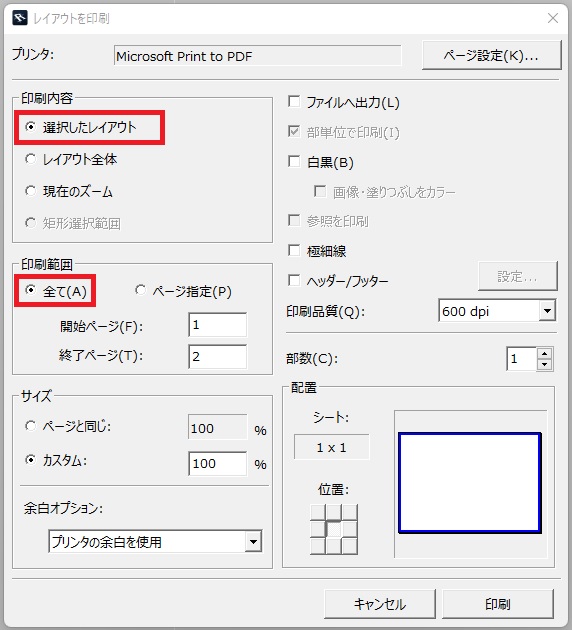

複数のレイアウトをまとめて1度に印刷したい/PDFを１ファイルにまとめたい

• Related Articles

• PDFを作成する方法

  RIKCADをお持ちでない方に、RIKCADで作成したデータを閲覧して頂きたい場合、データをPDFファイルに変換することで、閲覧が可能になります。 【1】PDF保存したい図面を開き、画面上部のツールバーから［ナビゲータ］マークをクリック 表示画面の切り替えを行う為の［ナビゲータ］パレットが画面右側に表示されます。 【2】［ナビゲータ］パレットの上側の[レイアウトブック]ボタンをクリック ［ナビゲータ］パレットの表示がレイアウトブックに切り替わります。 ...

• エクセルの表を貼り付けたい

  エクセルデータをPDFにして取り込む方法です。 エクセルを開き、メニューバー「ファイル」＞「名前をつけて保存」からPDFを選択して保存してください。 ※選択した範囲だけPDFにされたい場合は、名前をつけて保存からPDFを選択後［オプション］から［選択した部分］だけにチェックを入れ、保存してください。 RIKCADを開き、ツールボックス「図面（図面仕上げ）」＞「図面」を選択状態にし、平面図上でクリックするとファイルを選択する画面が開きますので、PDFを選択し配置してください。 ...

• PDFファイルの取り込み

  ツールボックス「図面（図面仕上げ）」＞「図面」を選択します 平面図上にマウスカーソルをもっていき、四角い枠が出たらクリックをします。 図面を配置（リンク先）の画面が出たら、PDFを選択し配置してください。 ※RIKCAD11以上は「ローカルファイルシステム」を選択し「参照」ボタンをクリックして配置してください RIKCAD12では、外部図面を配置機能をしようすることで PDFを複数ページ、一括で取り込みが可能となりました。 操作方法はこちら

• レイアウトに配置したPDFが白黒で印刷する

  PDFの線分化の影響で印刷画面から「白黒と画像・塗りつぶしをカラー」にチェックし印刷をするとPDFで配置したものは白黒で印刷されます。 以前と同じように配置したPDFを印刷する場合は、印刷の際に白黒のチェックを外し、配置した平面/立面の設定を開きペンセットをペンカラー一括変換（黒）、またはペンカラー一括変換（黒・植栽）を選択してください。

• PDFの図面を印刷すると縮尺通り印刷されない/縮小する

  PDF側の設定で印刷する紙のサイズに合わせる機能にチェックが入っているためです。 印刷設定を実際のサイズ設定に変更することで縮尺通り印刷が出来ます。 PDFを開き、メニューバー「ファイル」＞「印刷」を開きます。 サイズ設定を［実際のサイズ］に変更し、印刷を行ってください。 ご利用されているPDFのソフトウエアにより上記画像とは表示内容が異なる場合があります。
