壁を側面（厚み側）からカットする方法

壁の側面（厚み側）からカットする場合は［断面形状マネージャ］を使用します。

　　

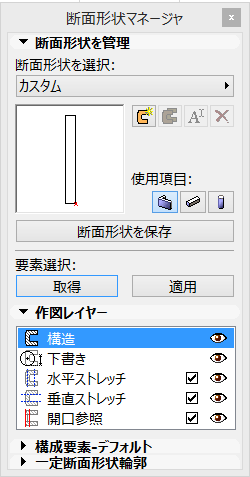

1. メニューバー「加工」＞「断面形状マネージャ」を開きます。
   カットしたい壁を選択し、［取得（要素の断面形状を取得）］をクリックします。

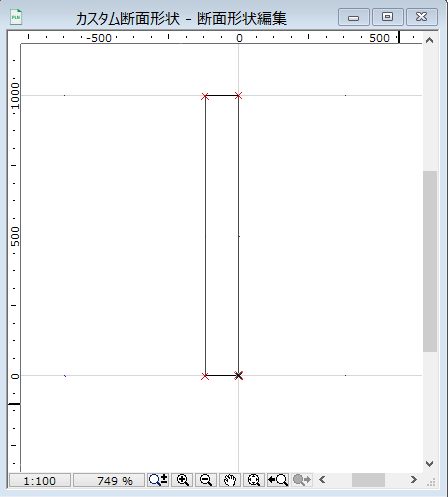

2. 厚み側から見た「断面形状編集」画面が表示されます。 　　
   壁の形状は塗りつぶしツールで表現されています。 　　

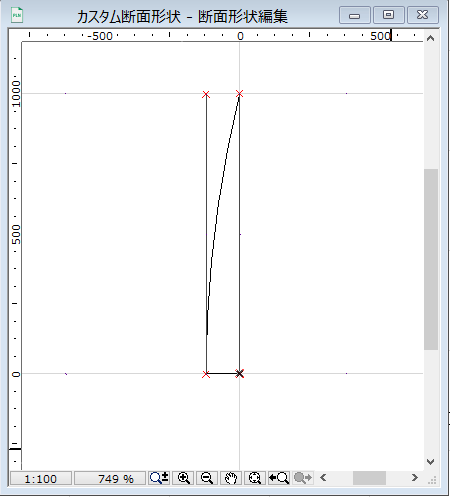

3. 塗りつぶしツールの形状を変更し、表現したい壁の形状に変更します。
   ※要素の形状を任意の形に変形するようなイメージです。

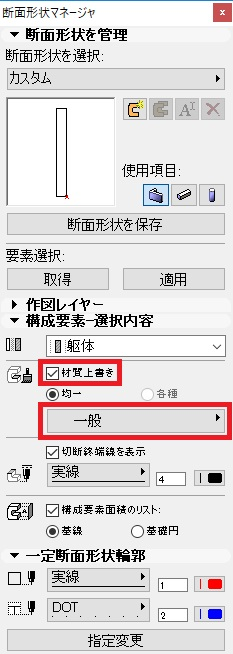

4. 構成要素-選択内容の項目にある、材質上書きにチェックします。
   下の一般ボタンをクリックし、材料の選択画面より、壁で選択をしていた同じ素材を選びます。





5. 断面形状マネージャの画面より［適用（選択に適用）］をクリックします。





6. 保存は必要ありませんので赤い×をクリックし断面形状マネージャウィンドウを閉じ、３Dで壁の形状を確認してください。


注意
塀のカット機能は使用出来なくなります。
