照明（ランプ）を回転して配置する方法

【1】ランプの設定画面を開きます。

【2】カスタム設定内、「レンダリングでオン」ボタンをクリック、赤い枠内の設定をお好みの設定に変更し、設定画面を閉じます。

【3】平面図で該当のランプを選択し、メニューバー「ファイル」＞「GDLオブジェクト」＞「選択内容に名前を付けて保存」＞「オブジェクト」と進みます

【RIKCAD7以上】

オブジェクト名を入力した上で保存をクリックし、オブジェクトの基本設定の変更も「OK」でクリックします。

【RIKCAD21 Ver.6】

オブジェクト名を入力し、保存をクリックします。



【4】平面図にて、選択しているランプは選択解除、または削除し、オブジェクトの設定画面を開くと【3】で登録したランプが表示されます。
（保存先は埋め込みライブラリ）

【5】オブジェクト名をコピーします。

【RIKCAD7以上】

①画面右上のオブジェクト名の上で左クリック長押しで名前をドラッグします。

②オブジェクト名が青く選択状態になる為、キーボード「Ctrl」と「C」を押し、コピーします

【RIKCAD21 Ver.6】

画面右上のオブジェクト名の横にある矢印をクリックし、「名前をコピー」をクリックするとコピーされます。

メモ
正しくコピーできない場合は半角・全角を確認の上、メモに控えてください。

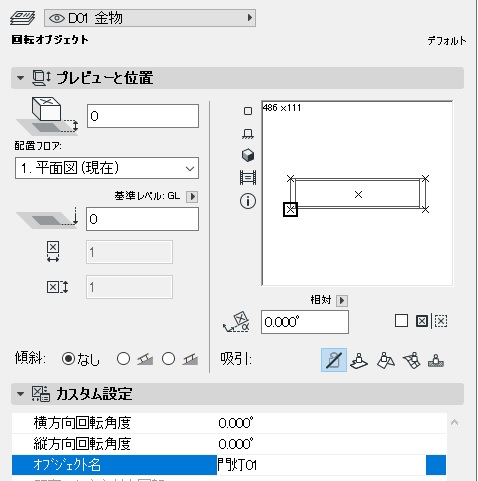

【6】オブジェクトの設定画面、左上「添景」＞「便利パーツ」＞「回転オブジェクト」を選択します。

「カスタム設定（パラメータ）」内、「オブジェクト名」をクリックし、空白部分で右クリックし「貼り付け」をクリックし

ます。

※コピー&ペーストがうまくできなかった場合は、メモに控えたオブジェクト名を手入力してください。

【7】画面右上のプレビュー画面にオブジェクトが表示されます

注意
オブジェクトが表示されない場合はオブジェクト名が間違っています。半角・全角を確認の上、再度入力をお願いします。

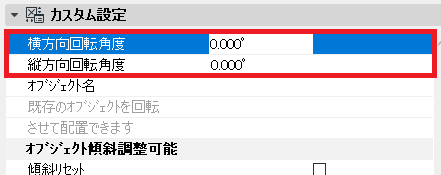

【8】「カスタム設定 （パラメータ）」内、「横方向回転角度」、「縦方向回転角度」を変更することで、3Dで任意の角度に回転させることができます。
