線種の作成方法

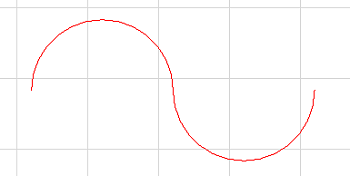

- 平面図上で線・円弧ツールを使用して、任意の形状を作図します。
- 作図した形状を選択して、メニューバー「編集」＞「コピー」します。

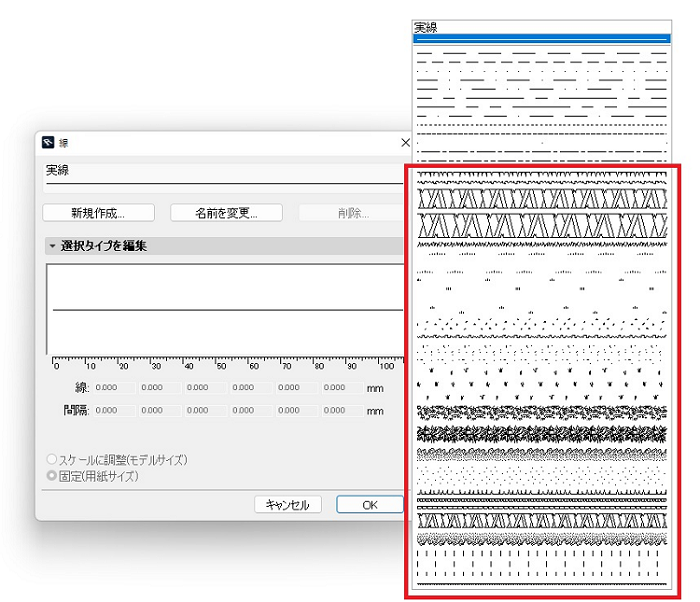

- メニューバー「オプション」＞「線種」を開き、下図の赤枠内からコピー元を選択します。

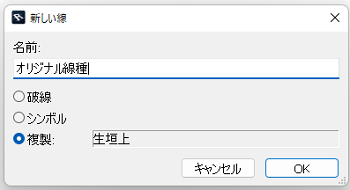

※直線で描画されているものは選択しないでください。 - ［新規作成］をクリックし、線種の名前を設定して［複製］にチェックを入れた状態で［OK］をクリックします。
- ［組要素を貼り付け］をクリックすると、作図した線種が貼り付きます。

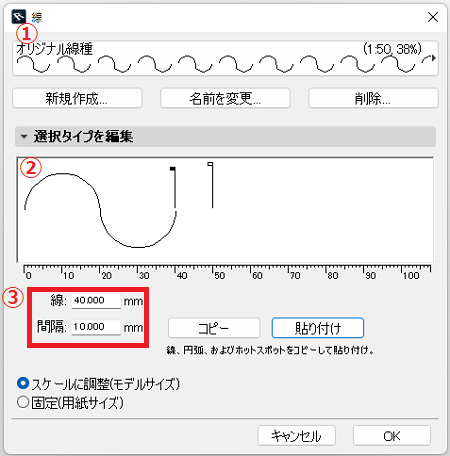

- ①イメージが表示されるので確認してください。
②コピーした画像が貼り付きます。
③大きさの変更が変更できます。 - 設定が完了したら、［OK］で画面を閉じると登録完了です。
