RIKCAD12のレンダリング設定がRIKCAD11の内容から変更・追加されました。

RIKCAD7からRIKCAD8の設定追加内容は　こちら

　

追加されたレンダリング設定

　

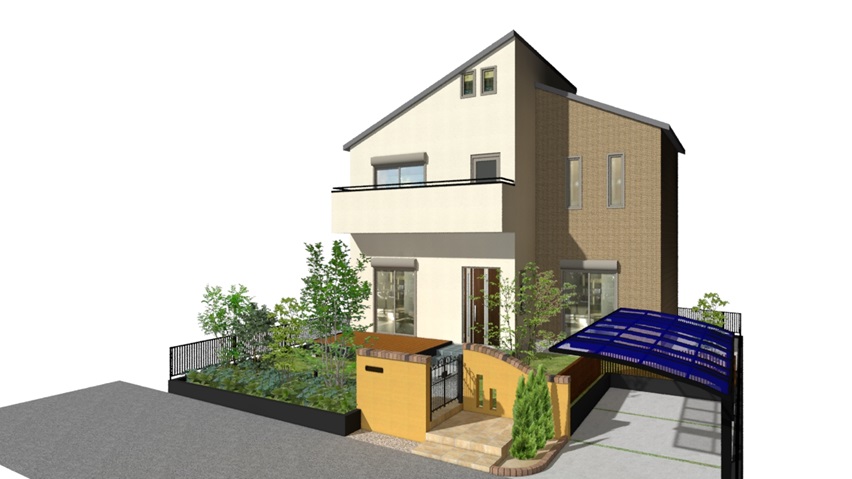

夕景レンダリング（※速度優先含む）	ホワイトモデルレンダリング

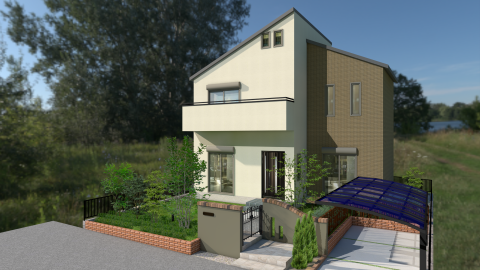

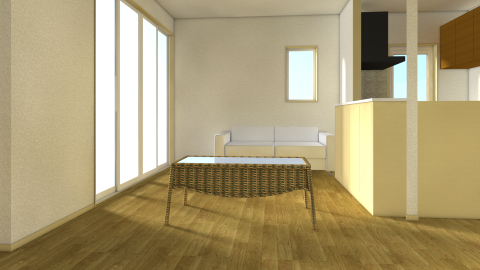

内観レンダリング	HDRIレンダリング

　

変更されたレンダリング設定

　

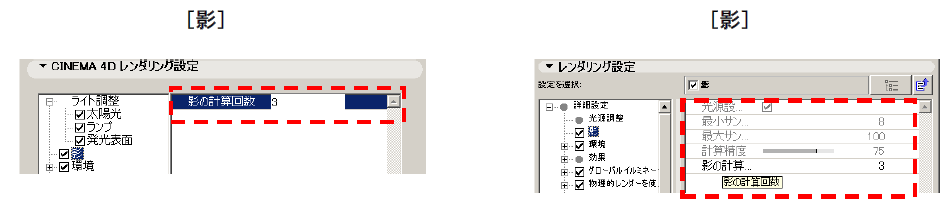

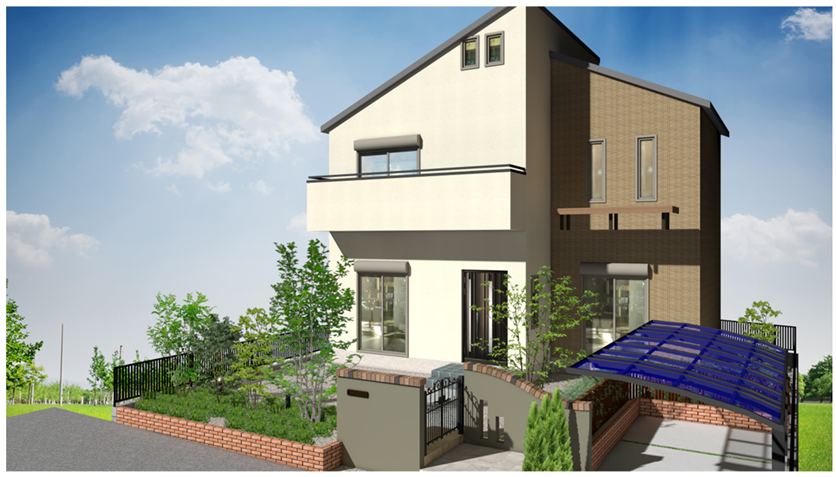

高品質レンダリング 出力画像サイズ　1600×1250→1920×1080 影の計算回数　　3　→　2 レイの最大距離　 1500　→　200 ストロークの密度　6　→　4 サイズ比率　　　 200　→　100 鏡面反射の回数　3　→　2 鏡面反射を有効 全体輝度　        120　→　130 MIPスケール　     30　→　10

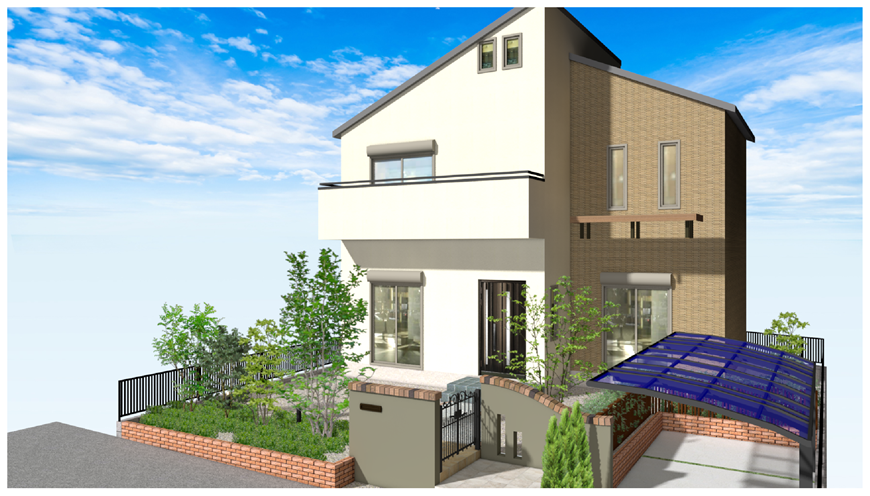

最高品質レンダリング 出力画像サイズ   2000×1250　→　2560×1440 レイの最大距離　1500　→　200 光の計算回数     6　→　4 サイズ比率　       200　→　100 MIPスケール　    30　→　10

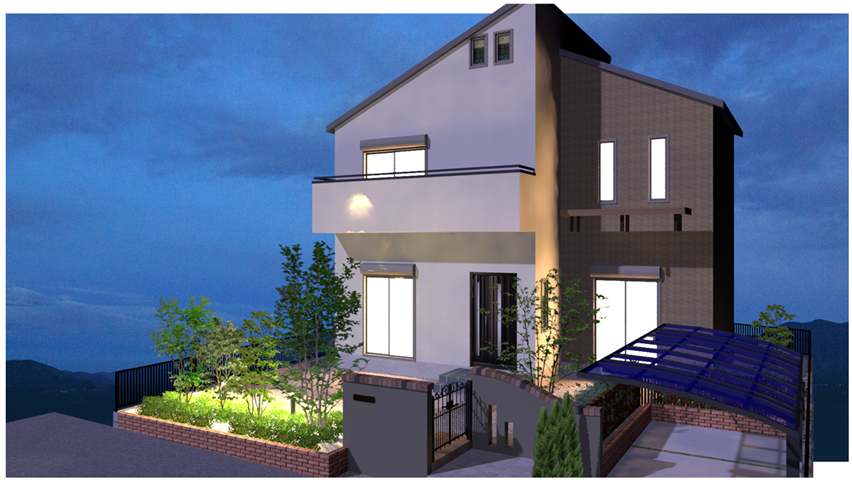

夜景レンダリング（夜レンダリング） 出力画像サイズ　 1600×1250　→　1920×1080 表面発光　          100　→　120 レイの最大距離　 1500　→　200 光の計算回数　   6　→　4 ストロークの比率　90　→　80 サイズ比率　        500　→　100 MIPスケール      　50　→　10 影カラーの変更 全体輝度　          100　→　120 「※速度優先」の追加
高速レンダリング 出力画像サイズ　 1200×750　→　1280×720 レイの最大距離　 1500　→　100 光の計算回数　   6　→　3 サイズ比率　        200　→　100 鏡面反射の回数　2　→　1 鏡面反射を無効 MIPスケール      　30　→　10

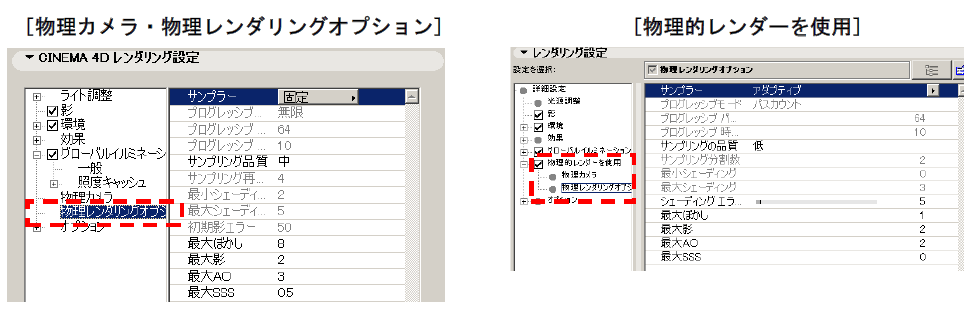

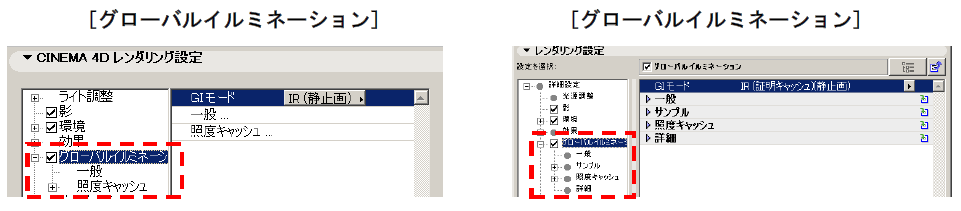

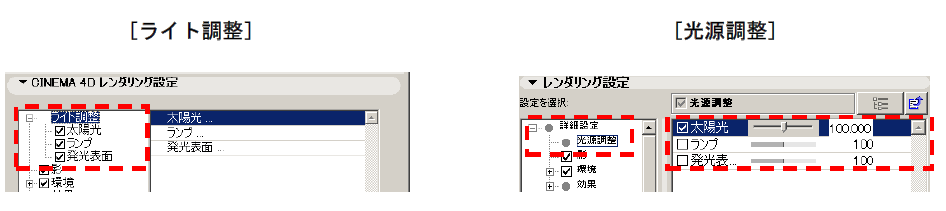

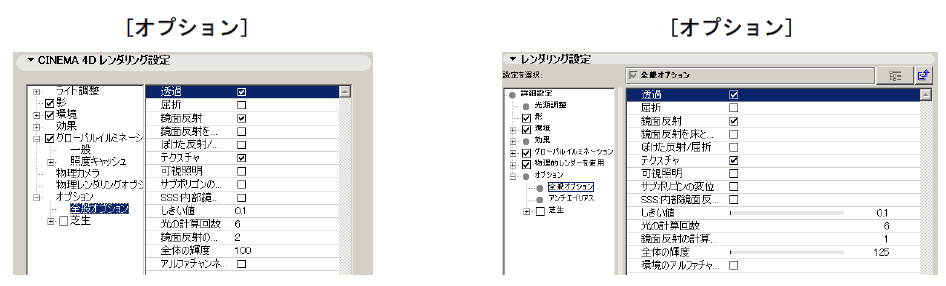

RIKCAD7からの変更点

【変更内容】
①アイコンの変更
②設定画面の常駐化
③プレビュー機能の追加
④レンダリングセットのオリジナル登録
⑤設定画面内の構成の簡易表示への切り替え

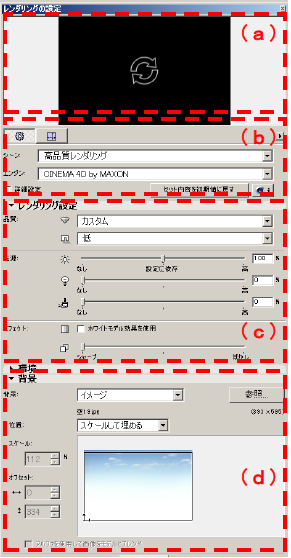

【RIKCAD9以降】　　　　【RIKCAD8】　　

　　　　　　　

［a:プレビュー領域］
RIKCAD8で追加された新機能です。
シーン（レンダリングセット）の選択や設定完了後、プレビュー領域内をクリックするとプレビュー領域が更新され、
レンダリング結果を確認できます。

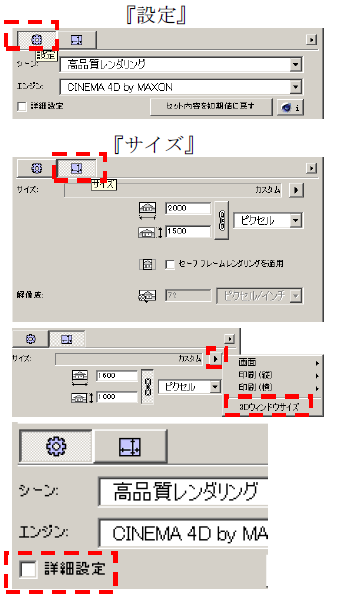

［b：シーン（レンダリングセット）・サイズ］
シーン（レンダリングセット）やレンダリングサイズを設定します。
レンダリングサイズの設定が、ボタンで画面を切り替える仕様に変更されています。

「3Dウィンドウサイズ」と同じ数値にするには、サイズ欄右端の三角ボタンから「３Dウィンドウサイズ」をクリックします。
※3Dウィンドウの比率を維持は、サイズの数値横のチェーンボタンです。

『設定』欄には「詳細設定」のチェック欄があり、下部の「レンダリングの設定」の内容を詳細設定に切り替えることができます。


［c：レンダリング設定］

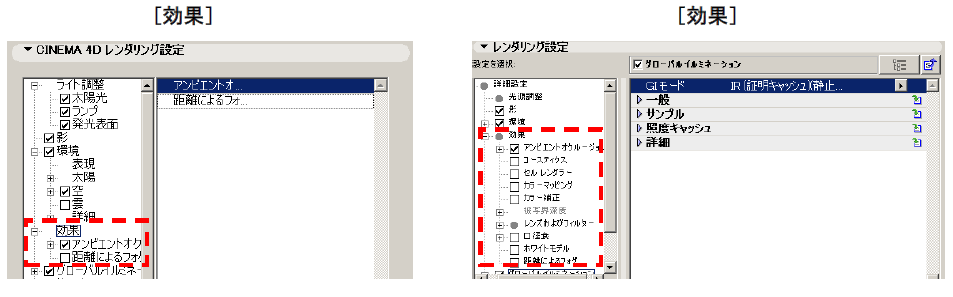

レンダリングの設定の内容は、上記の「詳細設定」のチェックの有無で切り替わる
「詳細設定」と「簡易設定」を切り替えることができます。
また、「詳細設定」もレンダリングの設定ダイアログの幅の広さが一定以下で、左側のツリー表示がボタンに格納され、
ダイアログのサイズにより自由が利くようになっています。

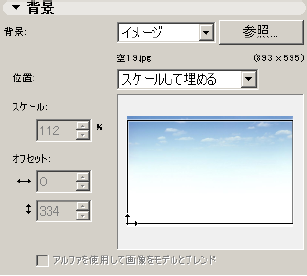

［d：背景］
CINEMA４Dが持つ背景設定を使用せず、ライブラリマネージャーでロードされた画像を呼び出して、
背景に表示させる場合の設定です。

【使用前の準備】
この背景設定を使用するには、上記レンダリング設定の詳細設定より、

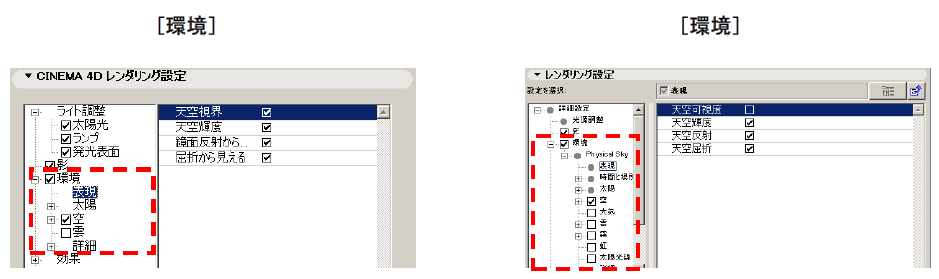

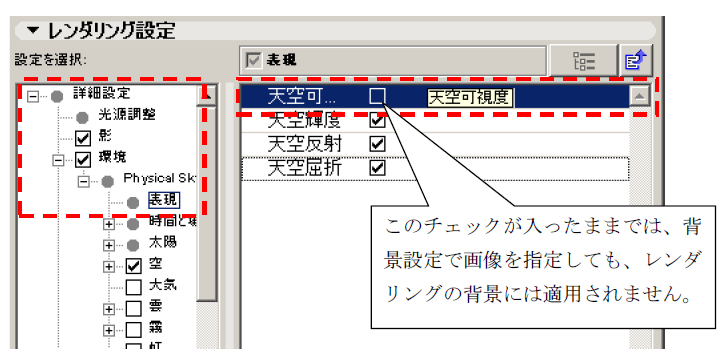

「詳細設定」＞「環境」＞「Physical Sky」＞「表現」の「天空可視度」のチェックを外しておく必要があります。

注意
「天空可視度」のチェックが入っている場合、背景画像が適用されません。
