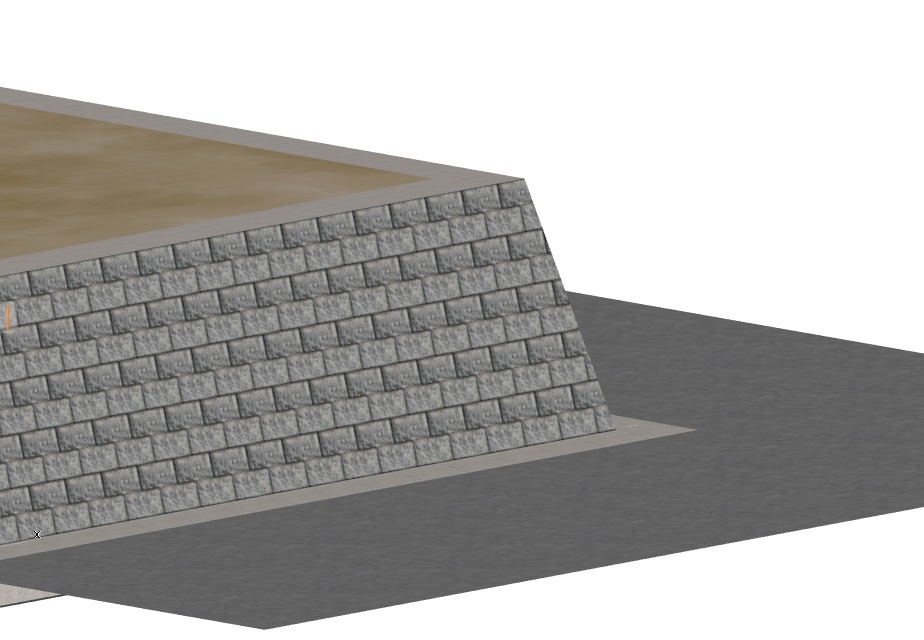

下の画像のような、傾斜の付いた間知ブロックの作図方法です。

　　

1. 傾斜の付いた間知ブロックの作成にはメッシュツールを使用します。

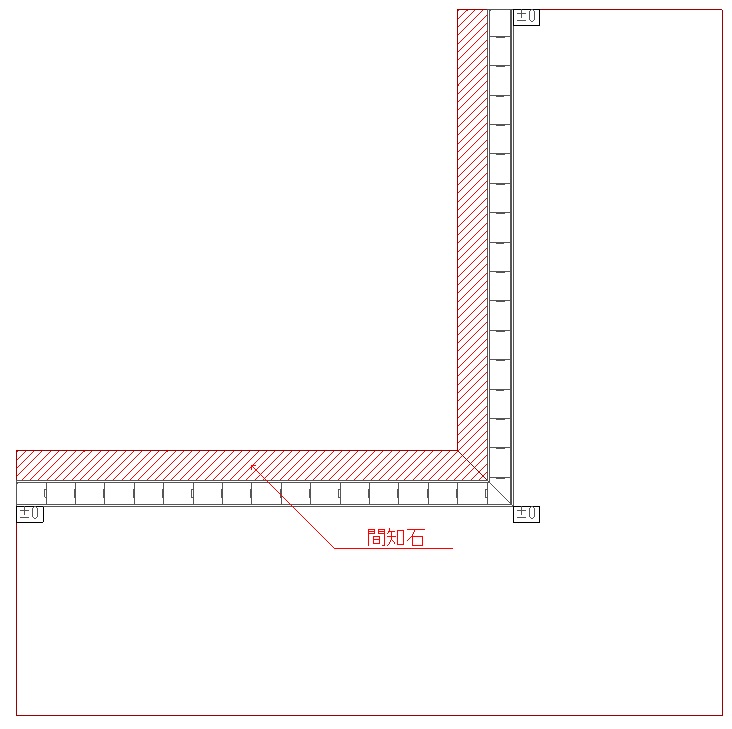

   間知ブロックを上部から見た幅で作成します。
   また下図のようにL時に曲がる場合は、2枚に分けてメッシュを作成します。

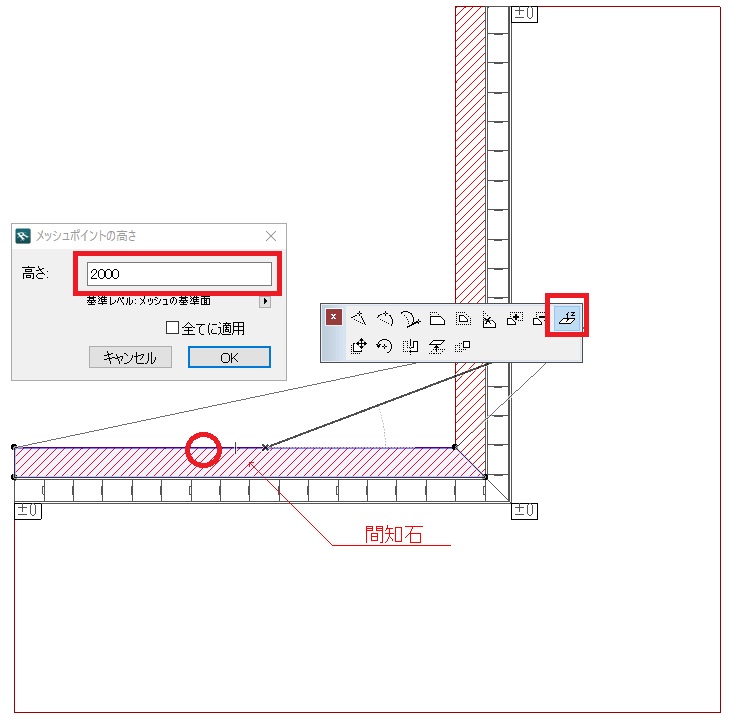

2. 作成したメッシュを選択し、高い方のライン上で左クリック長押しをします。
   ペットパレットの「メッシュポイントの高度変更」で高さの入力します。

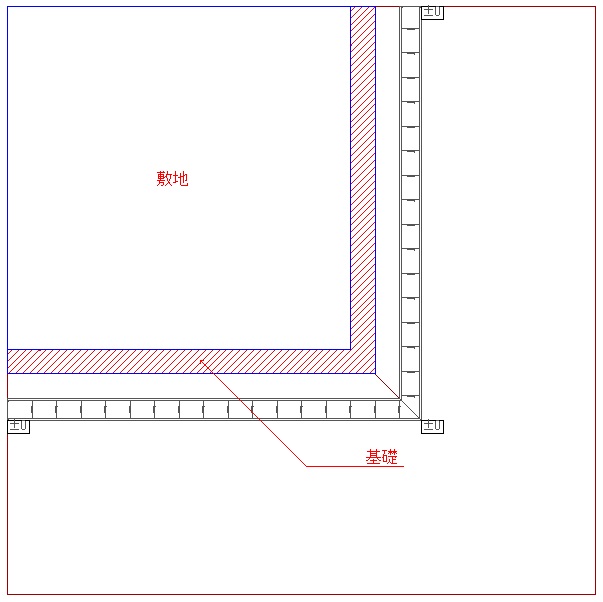

3. 天端部分にスラブツールを使用して基礎を作成します。
   合わせて、敷地も作成します。

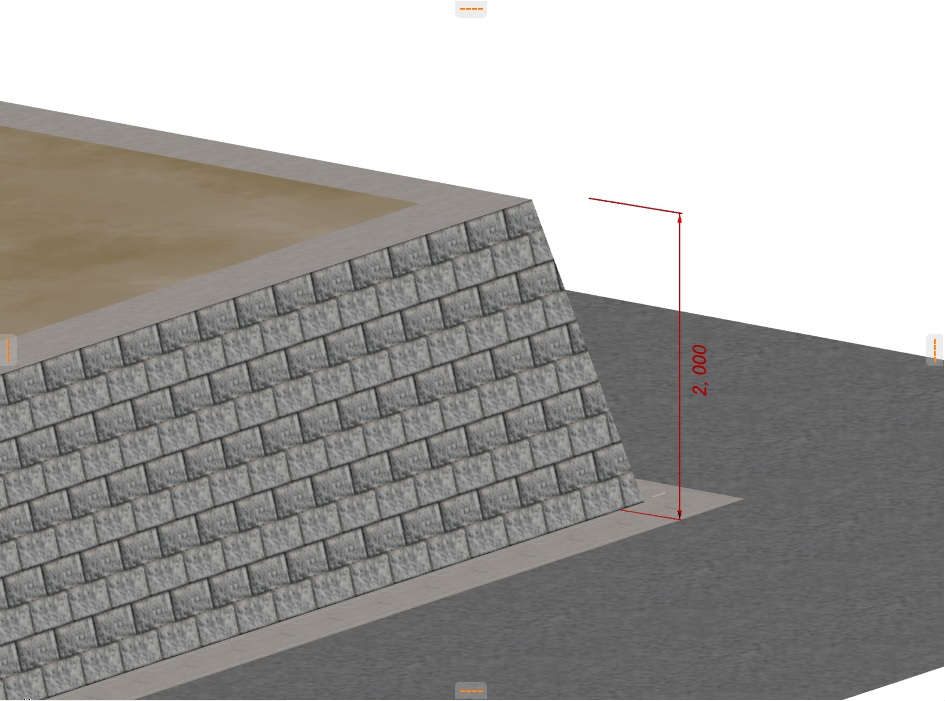

4. 3D画面で確認をします。
