伸縮目地を描きたい

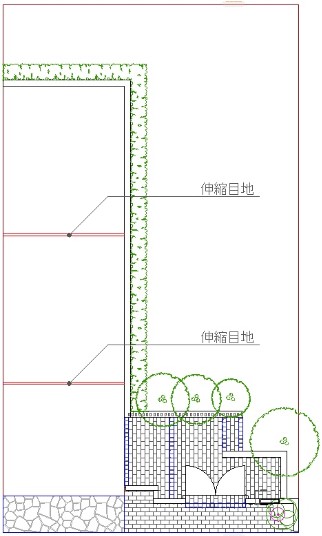

コンクリート土間や駐車場へ伸縮目地を作成するにはスラブツールを使用します。

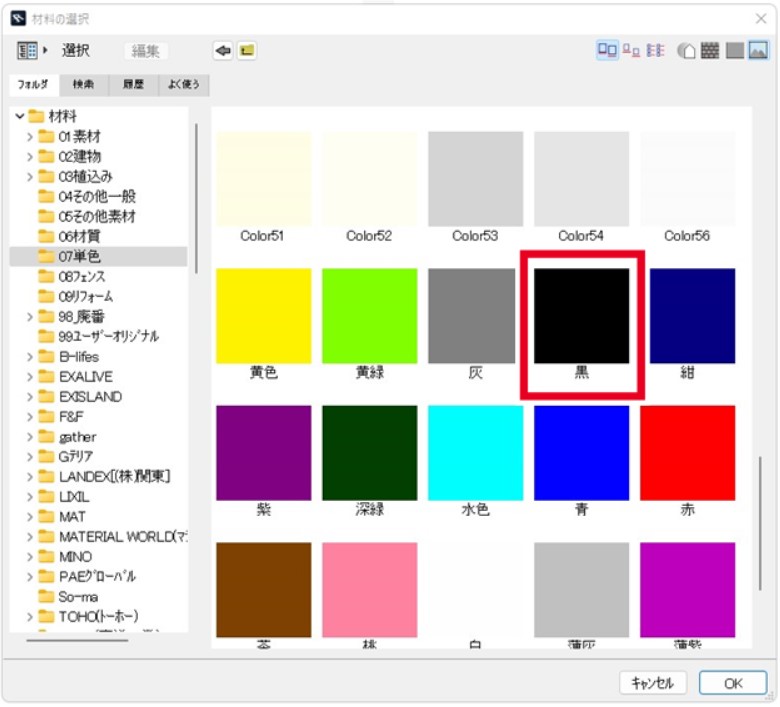

材質は「伸縮目地」等の固有名称での登録がない為、代わりに［07単色］フォルダの「黒」を使用します。

入力には、2Dパレットにある二重線ツールをご利用頂くと便利です。

二重線で下書き後にマジックワンドツールでスラブを入力します。

作成できましたら、傾斜調整を行い下のコンクリートの高さに合わせます。
