屋根の描き方（切妻屋根）

下の画像のような切妻の屋根を作成する手順です。

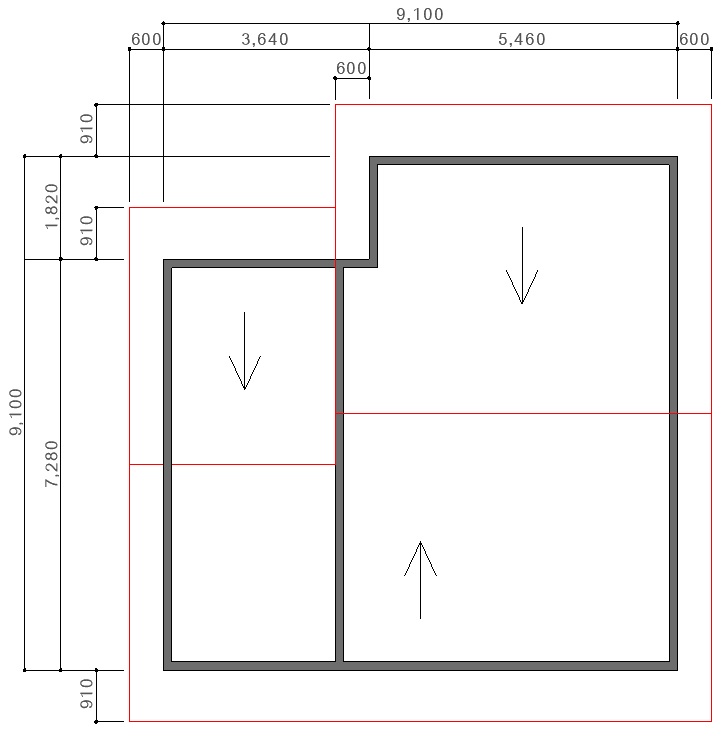

平面上の設定は以下の3つです

• 赤いラインが屋根伏図（上から見た形状）になります。
• グレーで作図されているところは外壁です。
• 矢印の方向に向かって屋根が上がります。

作成手順

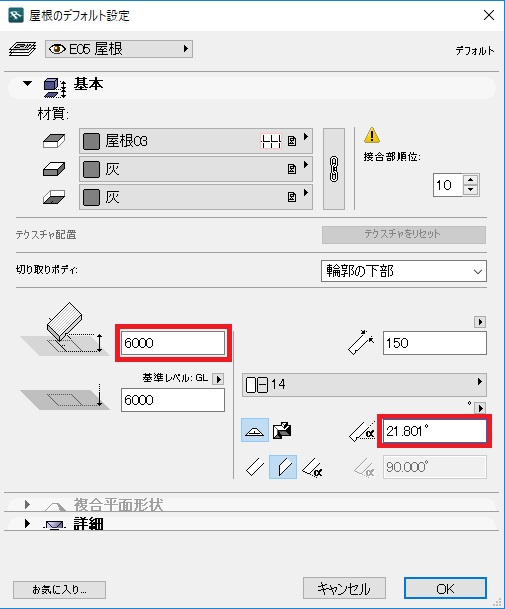

1. ツールボックスの3D作図より屋根ツールの設定画面を開きます。


   基準レベル・・・6000　（軒先の高さを入力します。下も自動的に同じ数字が入ります。）
   屋根勾配・・・21.801ﾟ （4寸勾配）

   入力しOKボタンで閉じます。




2. 情報ボックスを確認します。

   【RIKCAD9】


   【RIKCAD8以下】


   図形作成法・・・単一平面
   組み立て法・・・矩形

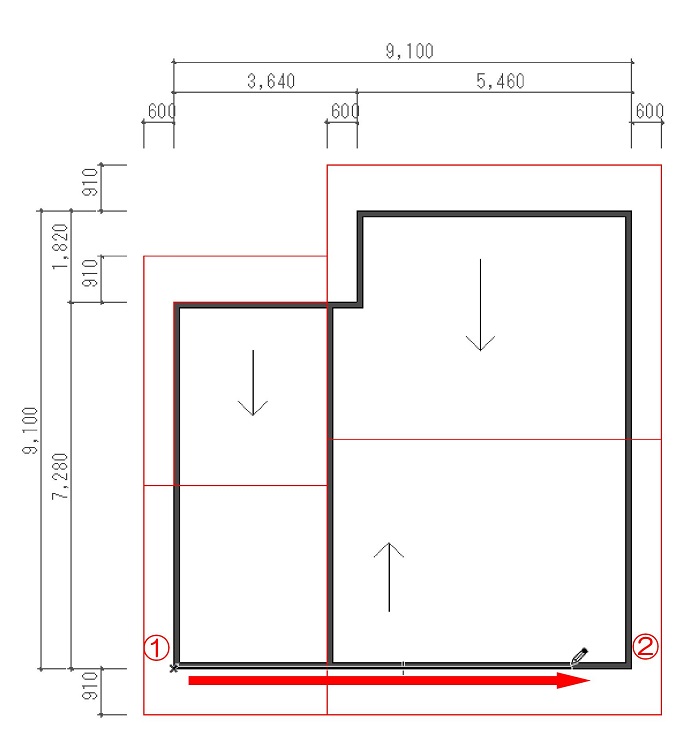

3. 軒先の下側のライン①から②をクリックします。

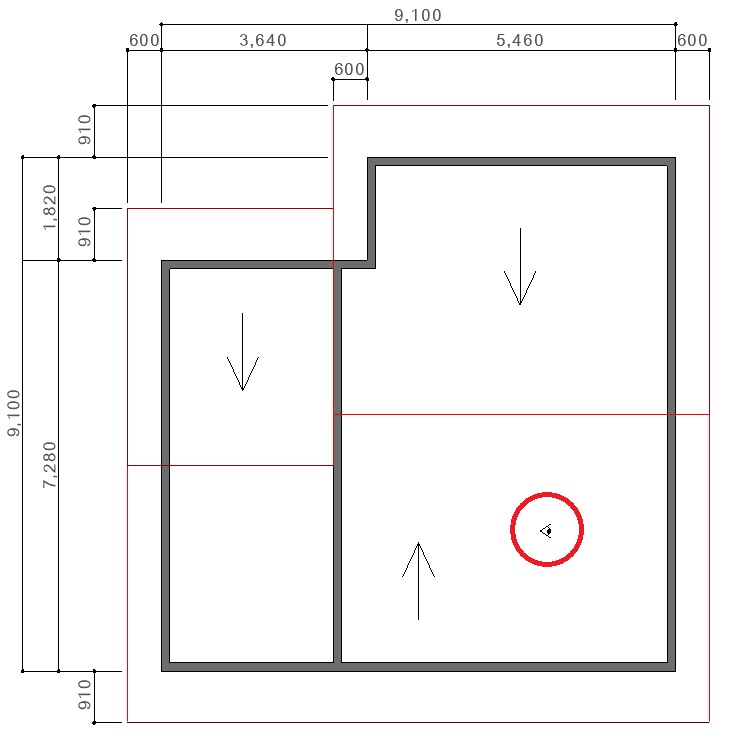

4. マウスカーソルが目玉マークになりますので、上がる方向の任意の場所でクリックします。

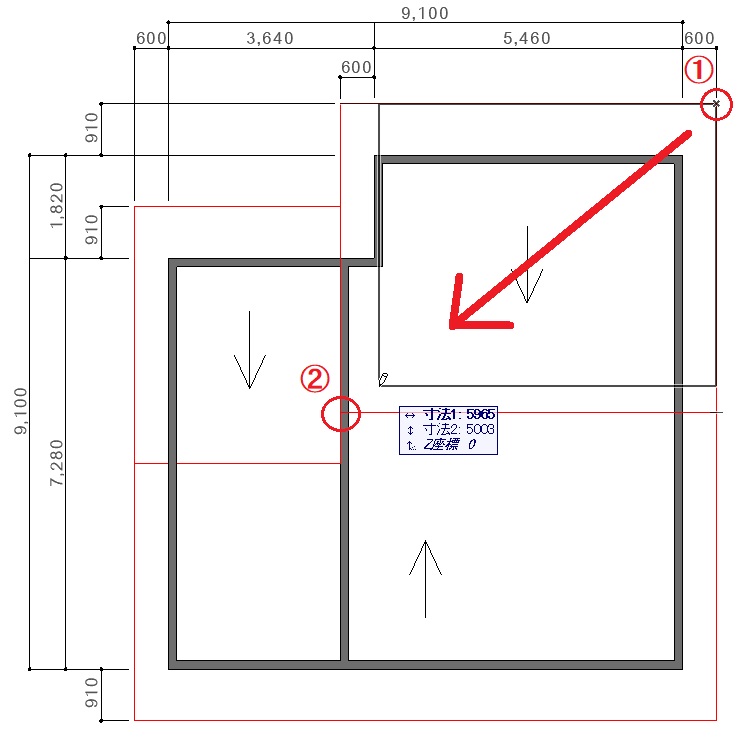

5. 右上の角①から左下角②でクリックし、1枚目の屋根を作成します。




6. 同様に左の屋根も作成します。
   軒先のライン①→②をクリックします。

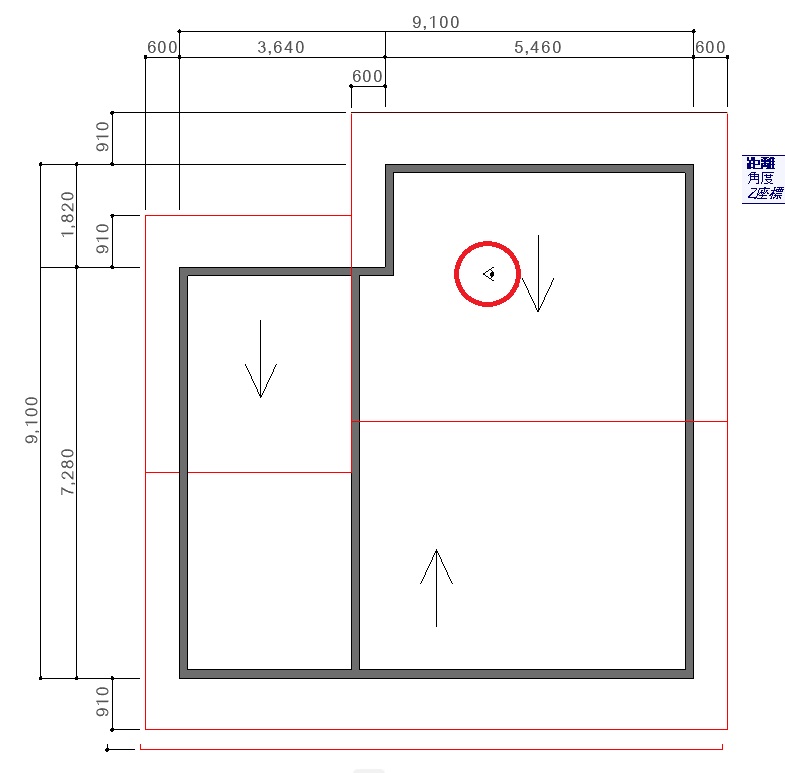

7. マウスカーソルが目玉マークになりますので、上がる方向の任意の場所でクリックします。





8. 左上の角①から右下角②でクリックし、2枚目の屋根を作成します。





9. 下側の屋根を作成します。
   情報ボックスを確認し、組み立て法を複合屋根に変更します。

   【RIKCAD9】


   【RIKCAD8以下】





10. 軒先のライン①から②をクリックします。

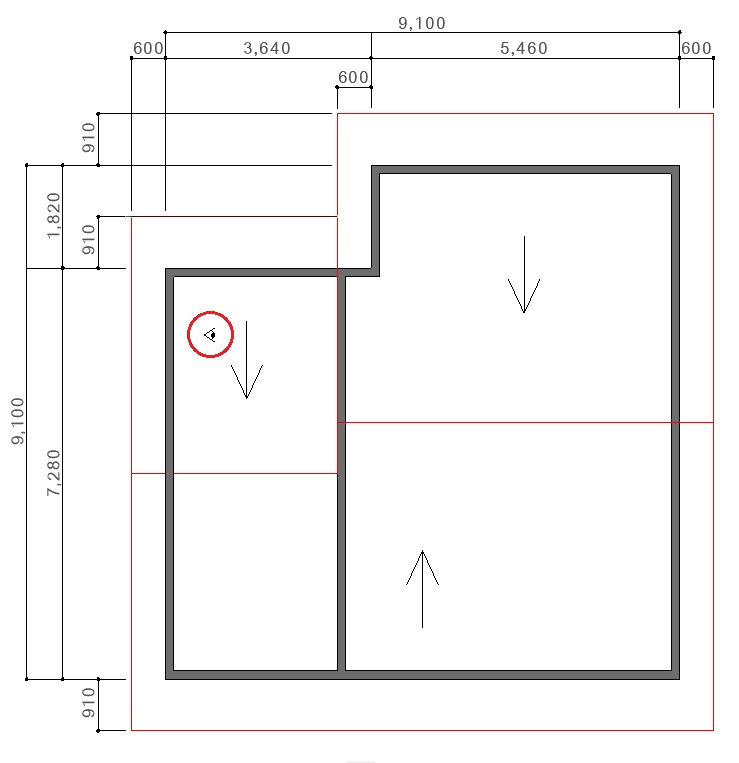

11. マウスカーソルが目玉マークになりますので、上がる方向の任意の場所でクリックします。

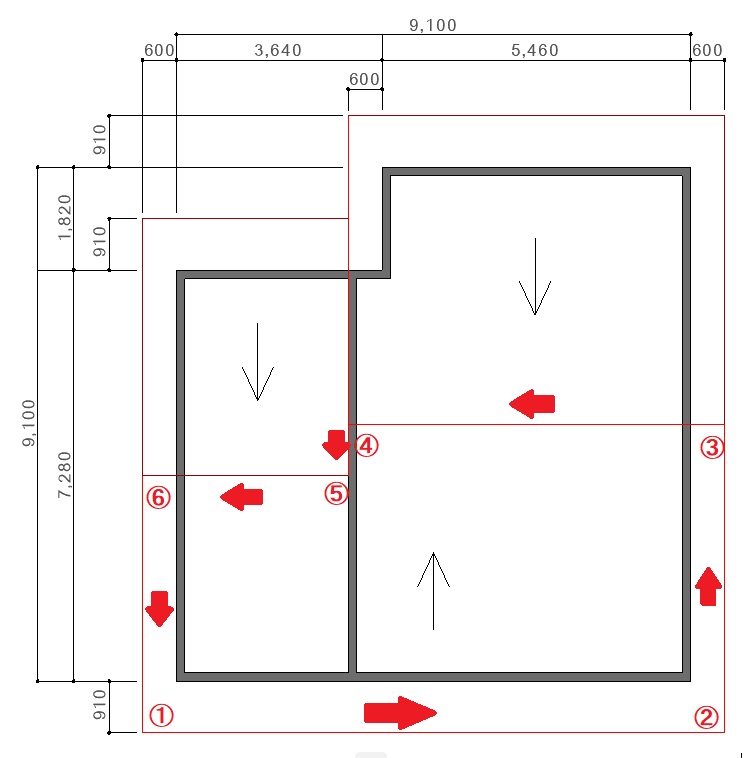

12. ①→②→③→④→⑤→⑥→①とクリックして3枚目屋根を作成します。





13. 3Dで確認すると、屋根が作成されています。

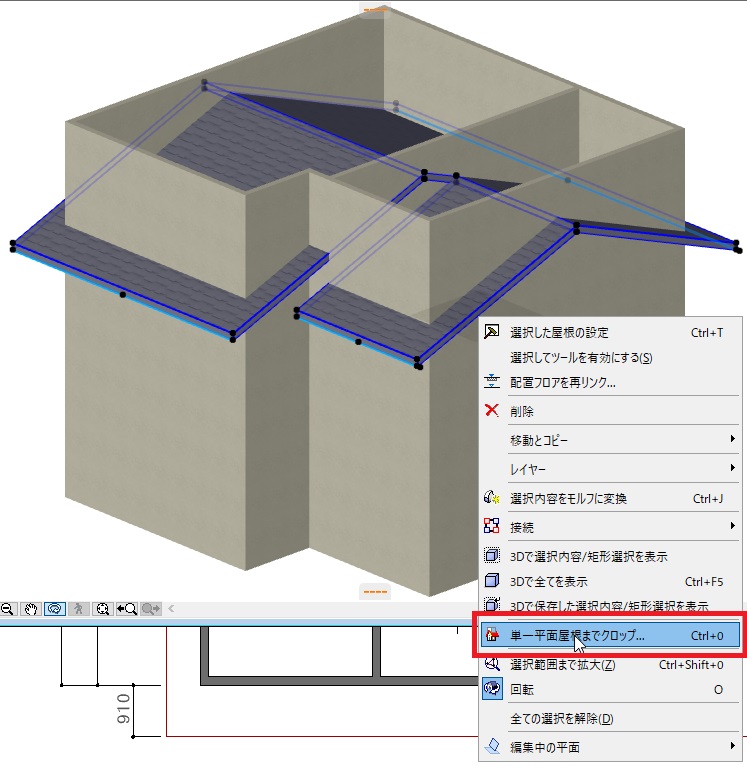

14. 壁が屋根より飛び出ていますので、作成した屋根を選択し右クリックで「単一平面屋根までクロップ」をクリックし、そのままクロップボタンを押すと完成です。
