警告！以下の図面のソースが失われたか古い形式のものです。と表示したまま、ファイルが開かない

上記の画面が表示した後に 「全て無視」 をクリックで進めると通常は作図画面が開きますが、ファイルが開かない場合の対処方法です。

【1】デスクトップにあるRIKCADのアイコンをダブルクリックで開き、新規作成画面を開きます。

【2】新規作成ボタンを押してRIKCADを新しく開きます。

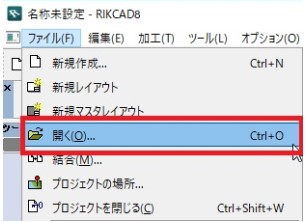

【3】メニューバー「ファイル」＞「開く」へ進みます。

【4】開かなくなったファイルを選択します。（先に開いた新規ファイルは保存せずに閉じて構いません）

【5】また「以下の図面のソース・・・」の画面が表示されますが、図面マネージャーを開くボタンをクリックします。

​

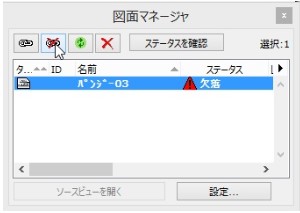

【6】図面マネージャーが開きましたら、ステータスが欠落のものを選択し、左上の  をクリックします。

【7】「このリンクを永久に解除してもよろしいですか？」と出たら、リンクを解除で進めてください。

【8】上書き保存後、このファイルが通常通り開けるようになるかをご確認ください。
