レイヤー設定

レイヤー設定



レイヤー設定画面の表示方法　メニューバー「オプション」＞「レイヤー（モデルビュー）」または「レイヤー設定（モデル）」

作成したレイヤー、レイヤーセットは作業したプランファイルのみで有効です。
引き続きレイヤー、レイヤーセットを使用するにはテンプレートファイルに保存する必要があります。

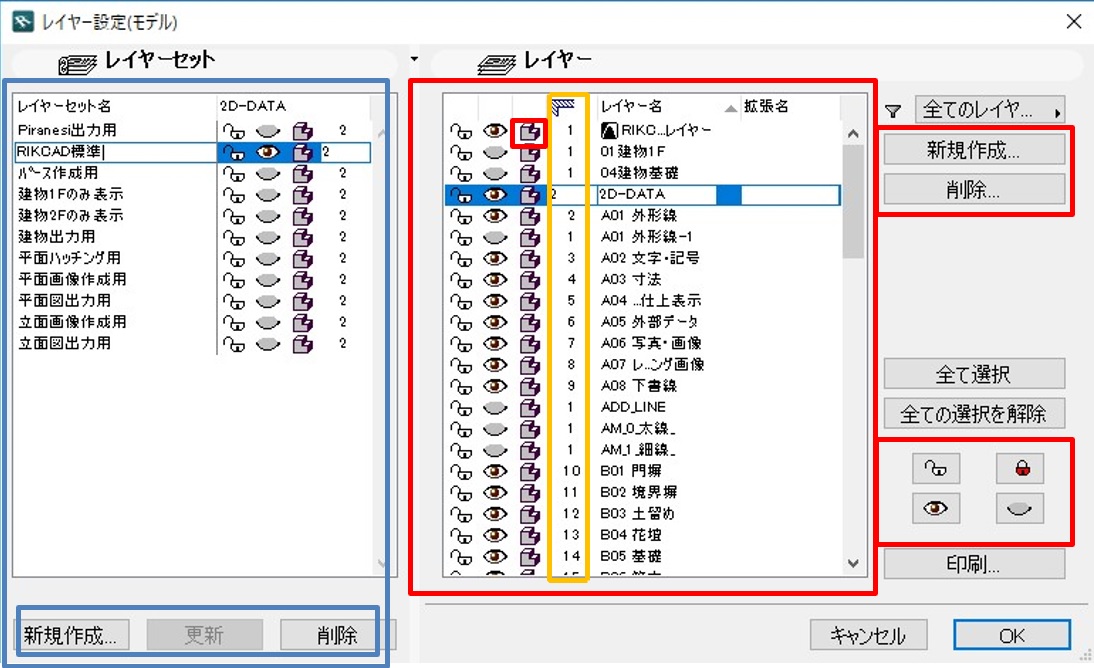

設定画面


  • 【レイヤーセット】（青の枠内）
    あらかじめ、「レイヤーセット」を設定し、そのレイヤーセットを選択することで、
    各レイヤーの表示/非表示の状態等を、一括で変更することができます。

  • 【レイヤー】（赤の枠内）
    各ツールの要素に設定されているレイヤーです。表示/非表示の切替え、ロック設定等を設定できます。

  • 【レイヤー番号】（黄色の枠内）
     壁ツール、壁の包絡（壁同士のつながり）に影響します。
     ※壁ツールで、壁を作図した際、レイヤー番号が同じレイヤー同士の場合、壁が包絡します。
    ※レイヤー名が違うレイヤー同士でも、レイヤー番号が同じであれば、壁は包絡します。
各ボタンの役割/表示

ロックをオンにする　 ロックをオフにする
レイヤーをロックする事により、そのレイヤーに設定されている要素を編集不可にすることができます。

 レイヤーを表示する　 レイヤーを非表示にする
（※赤枠内、各レイヤー左側の　を直接、クリックする事でも、オン/オフを切替えることができます）

 3D画面で、「シェーディング」で表示　（標準の3D立体表示）
3D画面で、「ワイヤーフレーム」で表示　（スケルトンの3D立体表示）
「シェーディング」、「ワイヤーフレーム」を切替えるには、直接、各レイヤーの 、をクリックします。

  新規のレイヤー/レイヤーセットを作成します
 選択したレイヤー/レイヤーセットを削除します。

　
レイヤーの削除

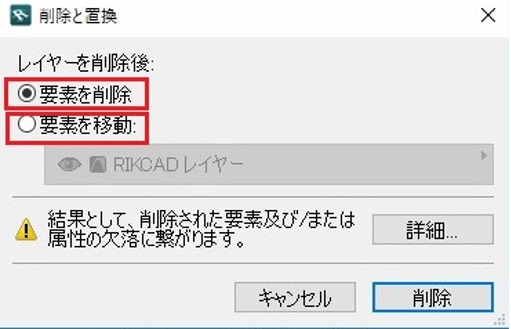

レイヤーを削除する場合、「要素を削除」、「要素を移動」、いずれかを選択します。


［要素を削除］　-　そのレイヤーに設定されている各要素、レイヤーの両方を削除します。
【注意】「要素を削除」で削除された要素は、元に戻せない為、充分、確認の上、操作を行って下さい

［要素を移動］　-　レイヤーを削除した後、各要素を、任意の選択したレイヤーに移動します。


【レイヤーセットの設定】
  1. 右側の「レイヤー」一覧から、任意のレイヤーを選択します。

  2. 左側の「レイヤーセット」一覧内、各レイヤーセット名のをクリックし、レイヤーセットを適用した際の、各レイヤーの表示/非表示の状態を切替えます。

    【例】

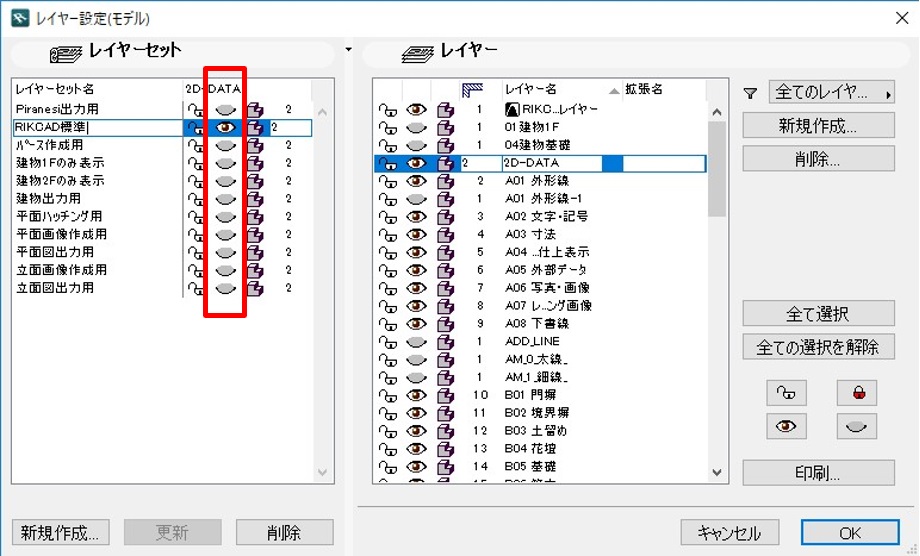

    下記のケースの場合、「2D-DATA」は、レイヤーセット「RIKCAD標準」に切替えた際は、表示されますが、その他のレイヤーセットでは、非表示となります。


RIKCAD12　既存機能のブラッシュアップ

・検索機能の強化

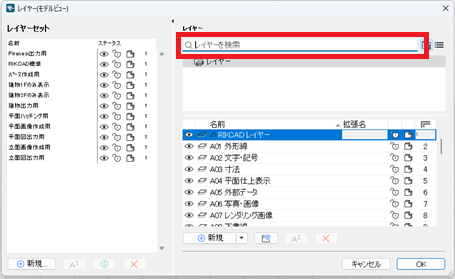

画面右上、検索欄より、検索が可能になりました。
