屋根に穴を開けたい

メッシュツールやスラブツールと同様に、ポリゴン削除とマジックワンドを使用して屋根に穴を開ける事ができます。

複合平面屋根では以下の操作は行なえません。単一平面屋根に分割を行ってから操作をして下さい。

今回は、屋根に天窓を入れるケースを例に、解説します。

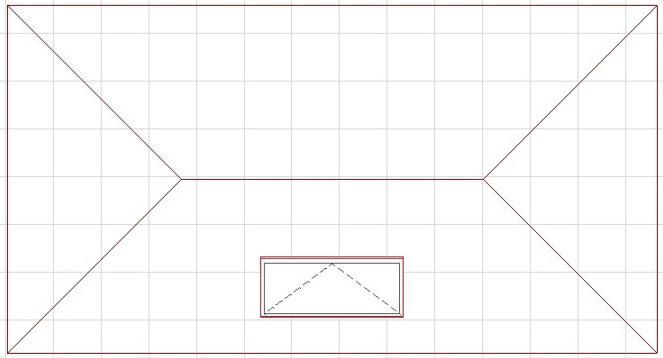

【1】線ツール等で天窓の輪郭線をなぞり、屋根の上に開けたい穴の形を書きます。

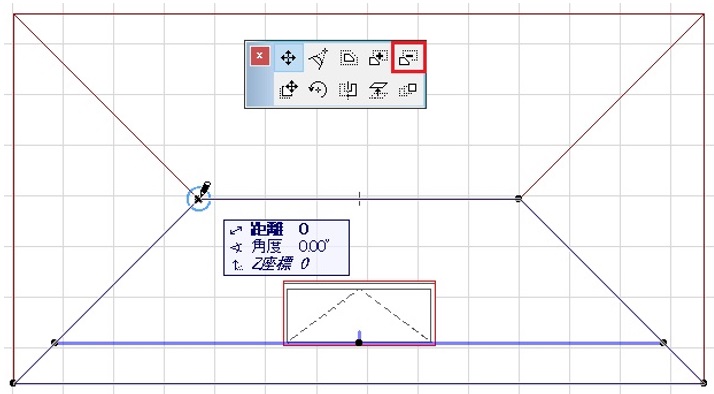

【2】屋根を選択し、屋根の角に表示された黒丸の上でマウスを左クリック長押しし、ペットパレットを表示させます。

続けて、「ポリゴンから削除」（下記、赤枠内のアイコン）を選択します。

【3】RIKCAD画面下部の真ん中付近、制御ボックスの中にあるマジックワンドのボタンをクリックします。

キーボートのスペースキーを押したままにすることで、マジックワンド機能がオンになります。

【4】カーソルを【1】で作図した線ツールの輪郭線の中に移動し、クリックする事で輪郭線に沿って穴を空けることができます。

↓

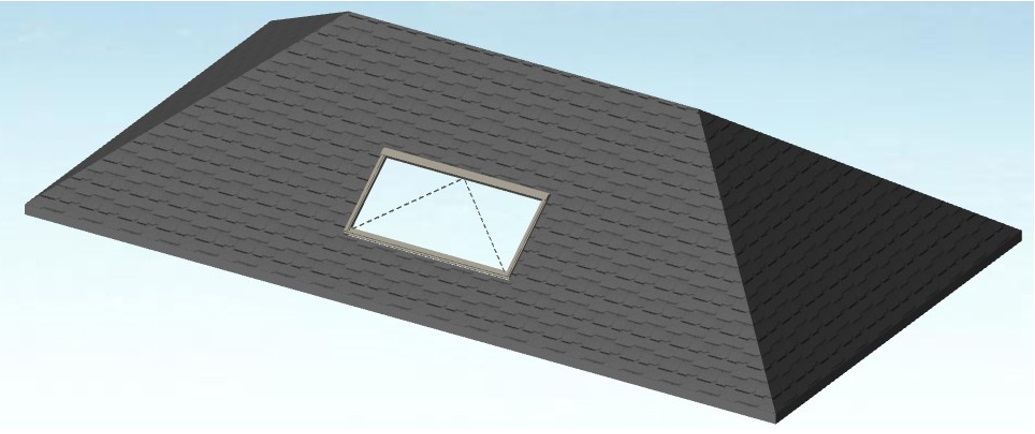

【5】オブジェクトツールより「建物」＞「建具」＞「天窓」より任意の天窓を選択し、勾配や高さなどを変更し、位置を合わせれば完成です。

• Related Articles

• 天窓を取り付けたい

  オブジェクトツール「建物」＞「建具」＞「天窓」に登録されています。 【1】天窓を選択します。 ［オブジェクト（天窓）の設定画面］ ①窓のサイズを設定します。 ②吸引から屋根を選択します。 ③屋根の勾配を入力します。 ④「材料」の「▶」をクリックします。 　 材料のパラメータが表示されます。材質の設定をします。 【2】屋根に天窓が配置されます。 【3】窓が配置された箇所の屋根に開口を開けます。 　 開口手順は「屋根に穴を開けたい」をご参照ください。
