RIKCADに未登録のオブジェクトを使用したい場合、外部サイト「 BIMcomponents.com 」より、RIKCADへオブジェクトデータを取込み、2Dや3Dで表現することができます。
上記サイトに掲載されている各データは、データ毎にRIKCADとの相性がある為
全てのデータがRIKCADに取り込めるとは限りません。


RIKCADへの取込み方法は、以下の2通りあります。

1. RIKCADのオブジェクト画面より、取り込む方法

1-1.【RIKCAD9】
オブジェクトツールを開き「検索」タブに切換え、右上の歯車アイコンをクリック、「BIMコンポーネントポータルを検索」をクリックし、チェックをオンにします。



ワンポイント
BIMコンポーネントの使用が終わった後は、再度、上記の画面にて、「BIMコンポーネントポータルを検索」をクリックし、チェックをオフにしておきます。

1-1.【RIKCAD7/ RIKCAD8】
まず、先にキーワードを入力した状態で「▶」をクリック、「BIMコンポーネントポータル上」をクリックし、チェックをオンにします。


【ワンポイント】 　　
BIMコンポーネントの使用後は、再度、上記の画面にて「現在のライブラリ内」をクリックしておきます。

1-2.「キーワード」欄に、検索ワードを入力し、「実行」ボタンで、検索を実行します。

1-3. RIKCADに取り込みたいデータを選択し、右側の「ダウンロードと埋め込み」をクリックします。

　
ワンポイント
キーワードに入力する単語を、日本語で検索したときと英語で検索したときでは、検索結果が異なります。

　下記の様な、鍵マークが表示されているデータは、RIKCADでは取込み不可のデータです

　

データのダウンロードが開始されます。
　

データのダウンロードが完了後、オブジェクトのフォルダビューの「埋め込みライブラリ」に、ダウンロードしたデータが表示されます。

ここから、平面図に配置が可能です。

　
　




2. 外部サイト「BIMcomponents.com」のホームページより、RIKCADへ取り込む方法

2-1.外部サイト「BIMcomponents.com」（ https://bimcomponents.com/ ）

上記のURLをクリックすることで、「BIMcomponents.com」のホームページが表示されます。
右上の欄に、検索ワードを入力し、エンターキーを押して、検索を実行します。




2-2.検索結果画面で、RIKCADに取込みたいデータをクリックします。

該当データの詳細画面が表示されます。

2-3.下側にある赤枠内の矢印を、RIKCADの平面図にドラッグ＆ドロップします。

　

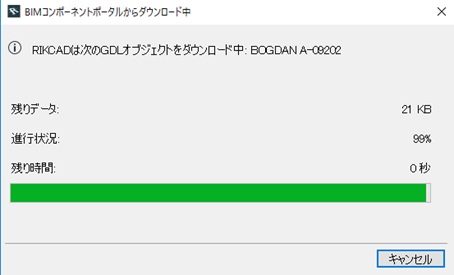

　データのダウンロードが始まります。
　

2-4.データのダウンロード完了後、オブジェクトのフォルダビューの「埋め込みライブラリ」に、ダウンロードしたデータが表示されます。

ここから、平面図に配置することができます。
　





【参考】 ドラッグ＆ドロップでのデータ取込みができない場合

ご使用のPCよっては、上記で案内した、ドラッグ＆ドロップでのデータ取込みができない場合があります。
その場合は、以下の方法をお試し下さい。
大まかな手順は、以下の通りです。
  • 「BIMcomponents.com」で、IDアカウントを作成する。
  • 「BIMcomponents.com」上で、取り込みたいデータを、ダウンロードボタンよりダウンロードする。
  • RIKCADのライブラリフォルダにデータを入れる。
  • オブジェクト画面より、配置する。

  1. まず、「BIMcomponents.com」で、IDアカウントを登録します。

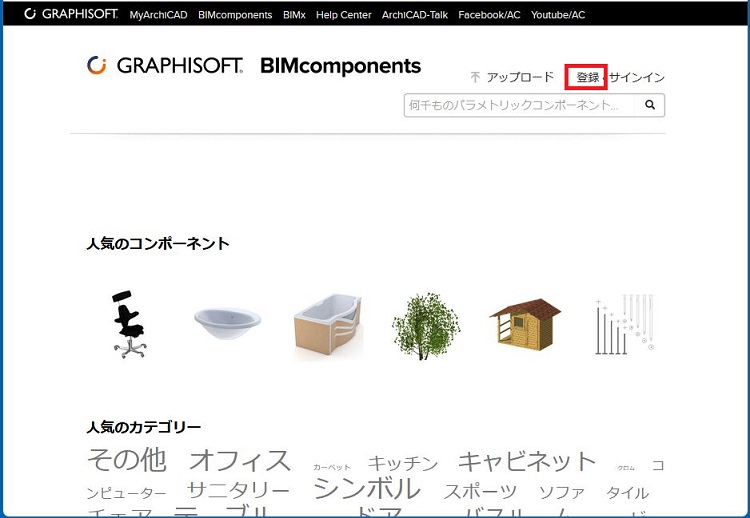

    「BIMcomponents.com」（ https://bimcomponents.com/ ）を開き、右上の「登録」をクリックします。
    　

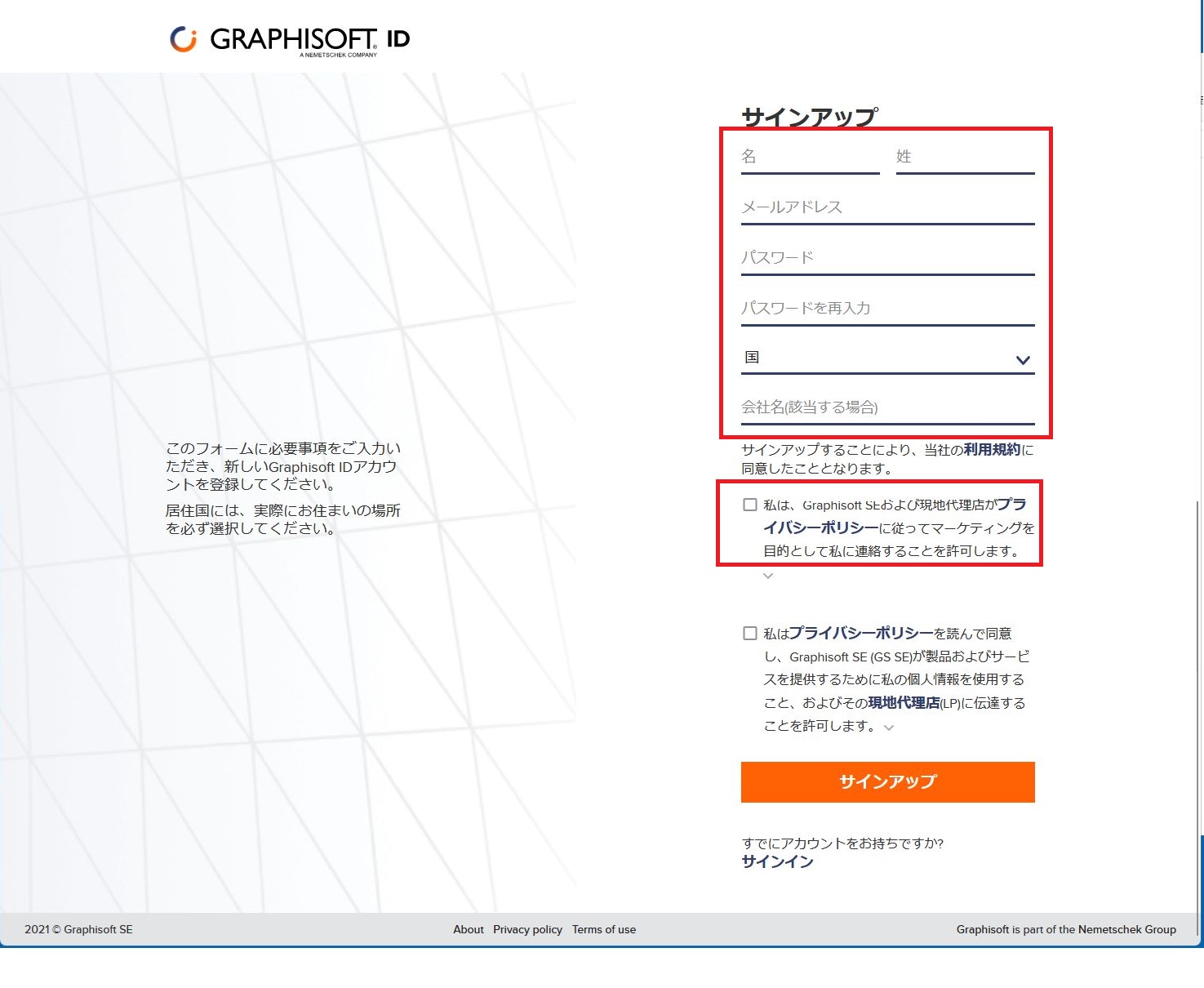

  2. IDの登録画面が表示されるので、下記の赤枠内の箇所を全て入力し、「登録」ボタンを押します。
    　

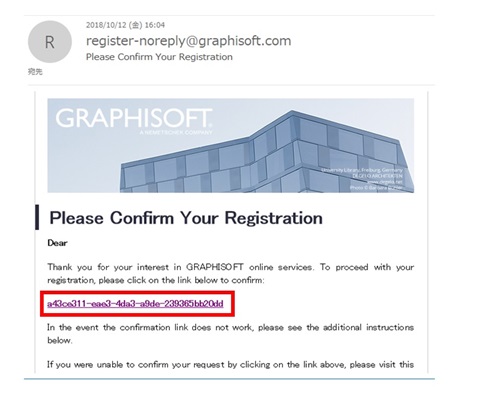

  3. 登録したメールアドレスへ、「 register-noreply@graphisoft.com 」からメールが届きます。 PC でご使用のメールソフト を開き、受信メール本文のリンク（下記、赤枠内）をクリックします。
    　　

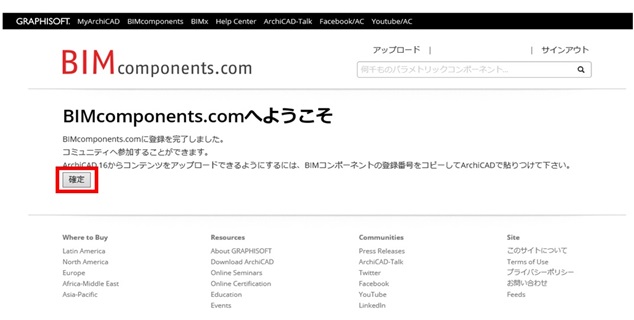

  4. 下記の様な画面が表示されたら、「確定」をクリックします。

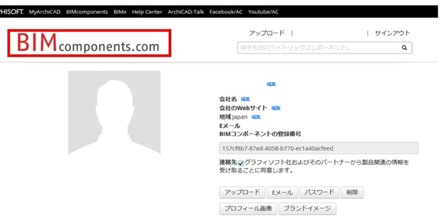

  5. 次に、下記の様なプロフィール画面が表示されます。左上の「BIMcomponents.com」をクリックしTOPページに戻ります
    　

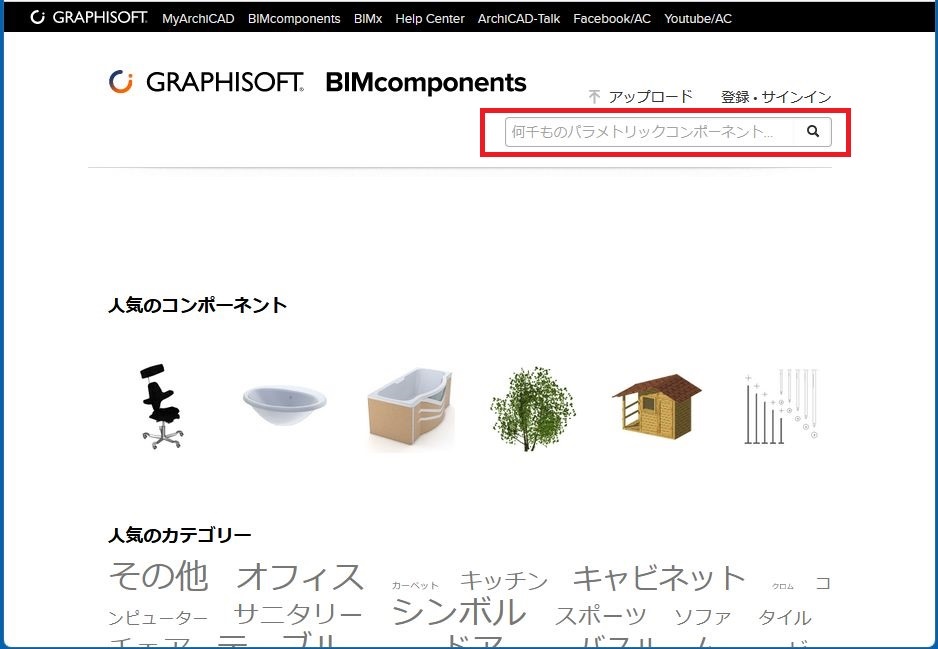

  6. 右上の検索欄に、検索ワードを入力した後、検索を実行します。


  7. 取込みたいデータを選択し、詳細画面の右下「Download entire library」続けて、「Download」をクリックすることで、ダウンロードが開始されます。
    ダウンロード完了後、データをデスクトップ等へ保存します。



  8. 保存先に、下記の様なアイコンのデータ(.lcfファイル)が保存されます。


  9. このデータを、コピーし、「PC」→「Cドライブ」(※)→「RIKCAD」→「RIKCAD21ﾗｲﾌﾞﾗﾘ」と進み、「RIKCAD21ﾗｲﾌﾞﾗﾘ」の中に貼り付けます。
    ※ご使用のPCによって、「Windows(C)」、「ローカルディスク(C)」、「OS(C)」等、表記が異なります。



  10. ライブラリの再ロードを行います。

    【RIKCAD9】
    メニューバー、「ファイル」→「ライブラリマネージャー」を開き、左下「再ロードと適用」を押し、データ読み込み完了後、「OK」ボタンを押します。

    【RIKCAD8/RIKCAD7】
    メニューバー、「ファイル」→「ライブラリマネージャー」を開き、左下、緑の丸のアイコンをクリック→「ライブラリを再ロードして全ての変更を適用」を押し、データ読み込み完了後、「OK」ボタンを押します。


  11. オブジェクトのフォルダビューの中に表示されますので、ここから、配置することができます。

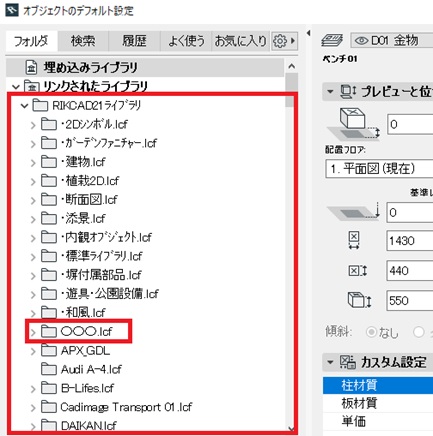

    フォルダビューの中で、フォルダが表示される位置は、取り込んだデータ毎に異なります。
