警告！不当な変換配列

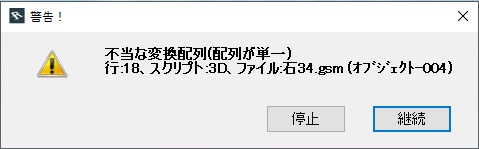

3Dに切り替えると不当な変換配列の警告が表示する場合があります。

これは配置しているオブジェクト（窓）の設定値が3Dで表示できない設定になっている事が原因です。

エラーメッセージの最後にファイル：オブジェクト名.gsmが表示しています。
○○○.gsmがオブジェクト名です。
停止ボタンを押して2D画面より該当のオブジェクトを削除（修正）することで改善します。

オブジェクトがどこに配置しているか探せない場合、検索と選択機能を使用します。

【1】　メニューバー「編集」＞「検索と選択」をクリックします。

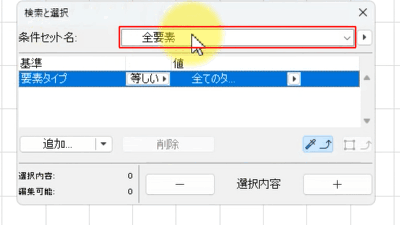

【2】　条件セット名のプルダウンをクリックし、「商品名検索」を選択します。

　　※プランによっては「商品名検索」が無い場合があります。

　　　その場合は下に記載している黄色い枠の条件セット名に「商品名検索」が無い場合をご確認ください。

　　

【3】　要素タイプの下に名前が追加されますので、一番右にある▶ボタンをクリックします。

　　

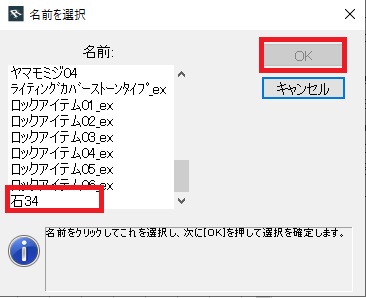

【4】　要素タイプの配置しているオブジェクト（窓）の一覧が別に表示されますので、エラーメッセージに表示されていたオブジェクトを選択してOKで閉じます。
　　

【5】　右下の+ボタンを押すと、該当のオブジェクトが選択されますので、DELETEで削除するか設定画面より数値の変更を行います。

　　

条件セット名に「商品名検索」が無い場合

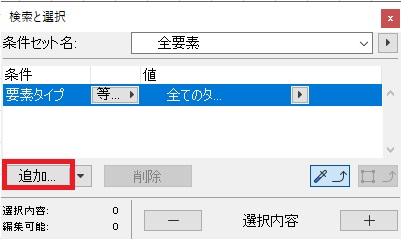

【1】追加ボタンをクリックします

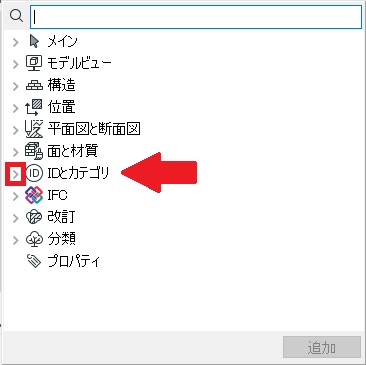

【2】IDとカテゴリの左にある「>」をクリックします。

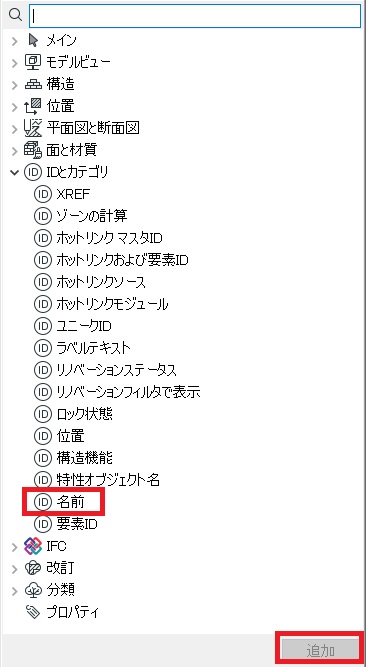

【3】下の欄より名前を選択して、追加ボタンを押します。
