立面図の表示（東西南北）

平面図とは別のウィンドウで立面図を表示。入力・編集作業を行います。

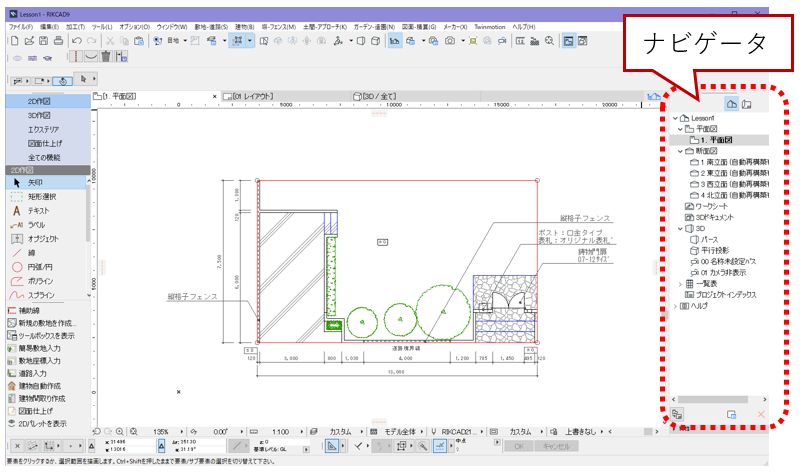

1. 平面図右横の「ナビゲータ」から立面図を表示します。
   「ナビゲータ」が表示されていない場合は、ツールバーから［ナビゲータ］をクリック。またはキーボードから［Ｆ５］を押下して表示します。

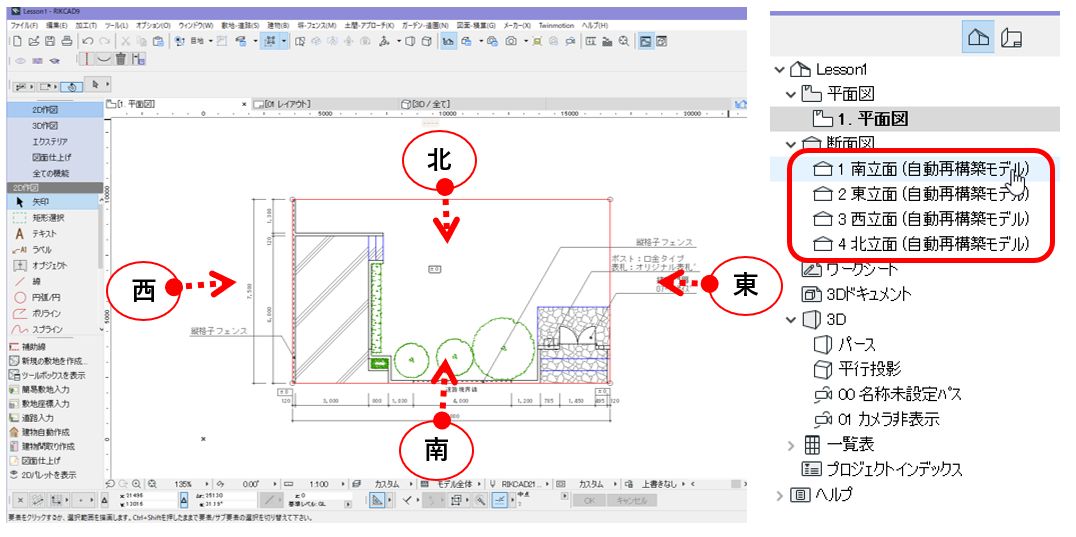

2. 南・東・西・北から、表示したい立面図をダブルクリックします。

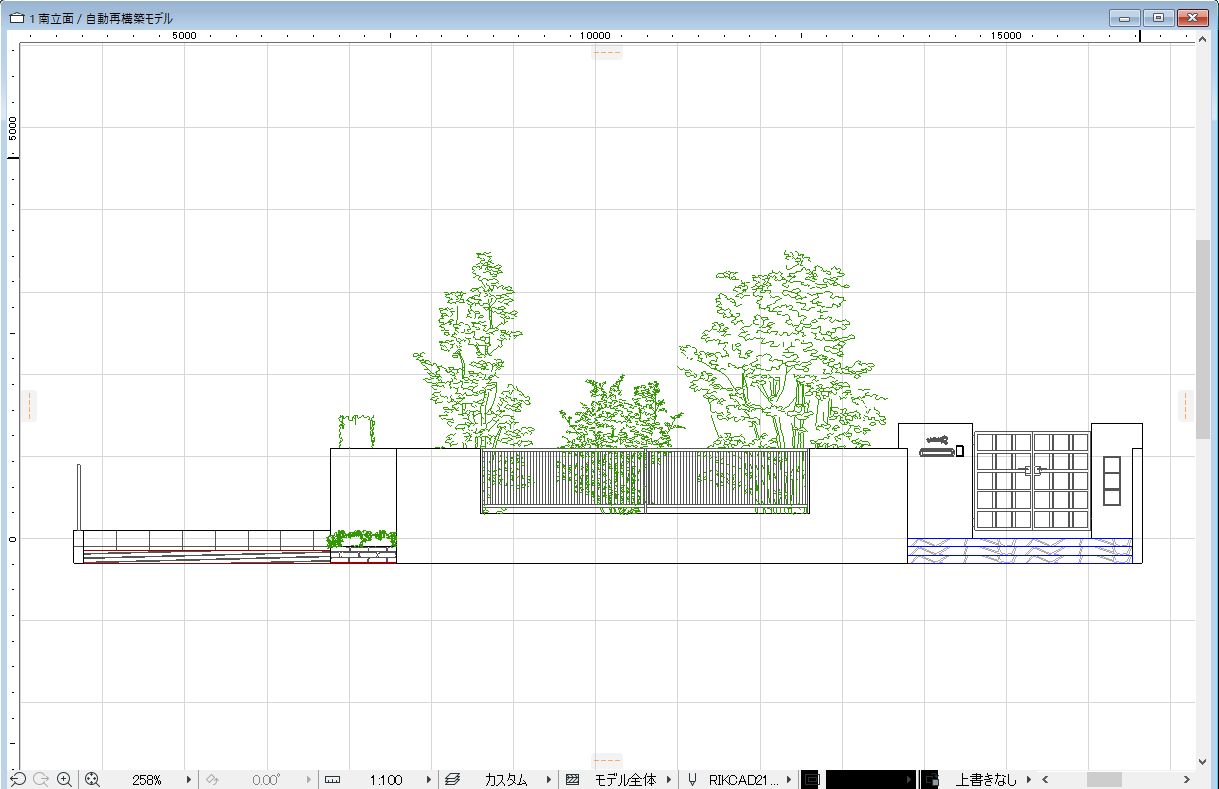

   立面図が表示されます。
   平面図同様 寸法、引出線、図面記号などを入力します。





メモ

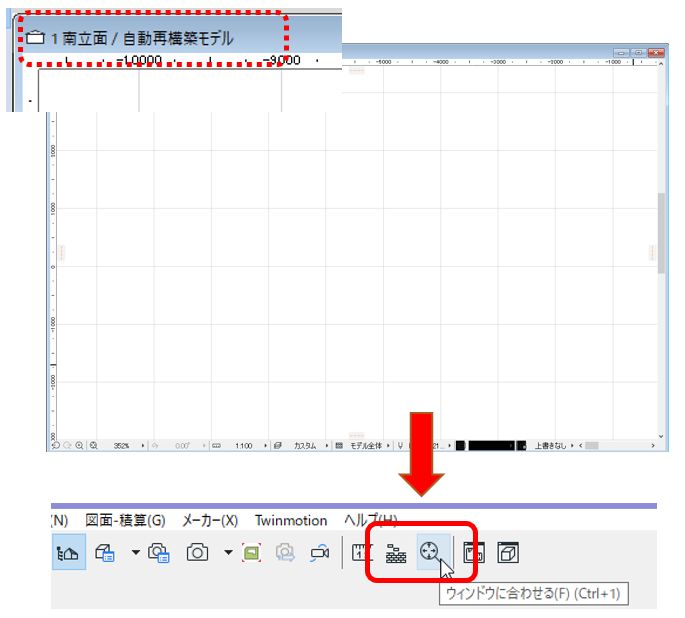

画面に何も表示されない場合は、［ツールバー］の「ウィンドウに合わせる」又は「再構築」をクリックしてみてください。
