スラブ⇔メッシュ生成

作図済のスラブやメッシュを、それぞれ相互に変換することができます。

RIKCAD10以上の機能です。

RIKCAD9以下ではできません。

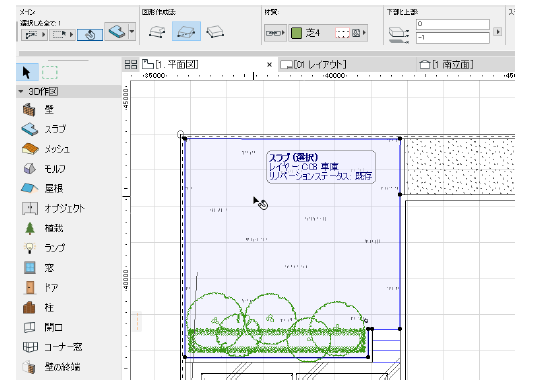

【1】作図されたスラブまたはメッシュを選択します。

【2】メニューバー「土間-アプローチ」＞「スラブ<=>メッシュ生成」をクリックします。

　メッシュはスラブに、スラブはメッシュに変換されます。
