補助パレット・ナビゲータなど画面に表示していたものが消えた

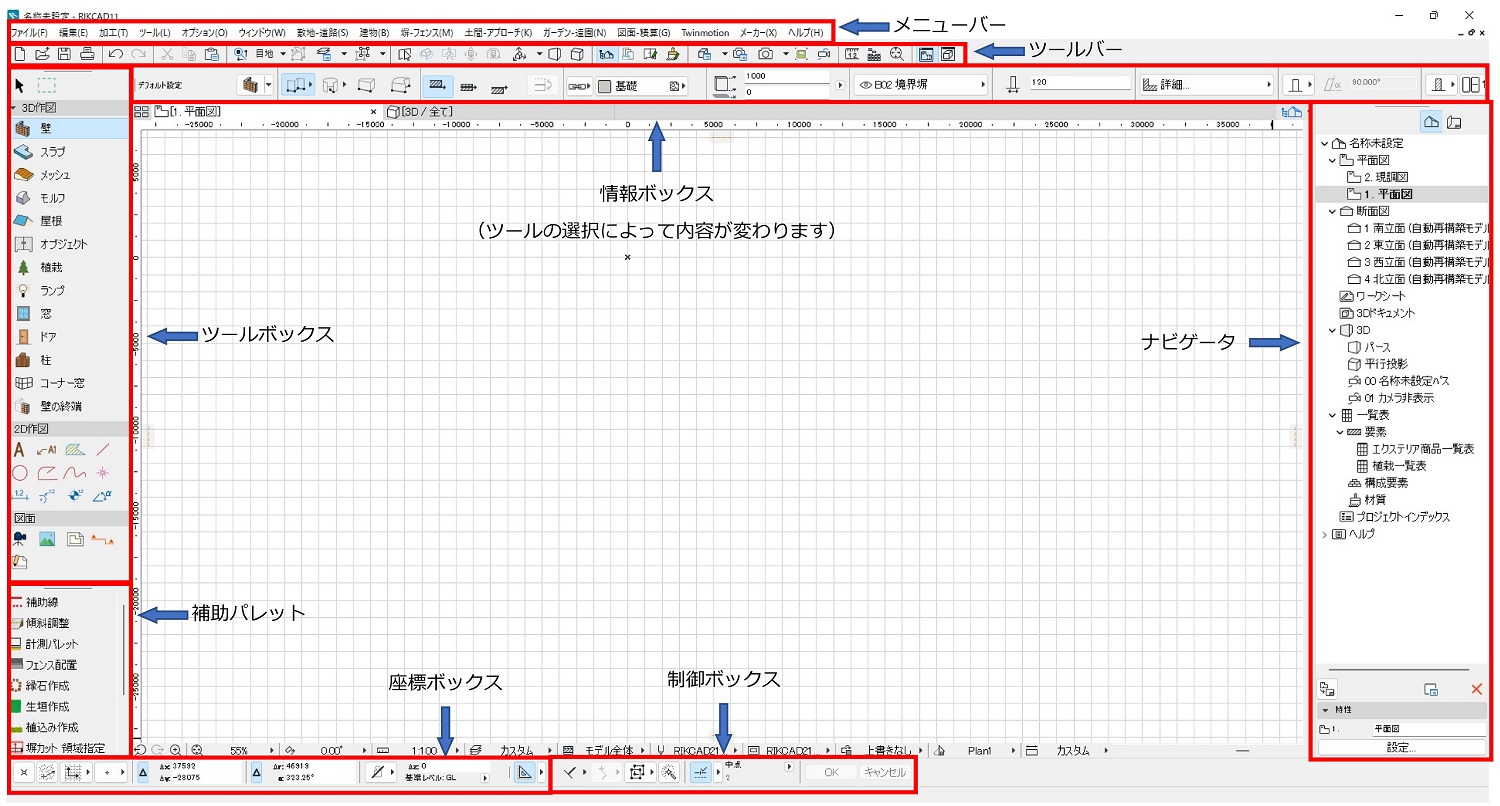

RIKCADのメイン画面です


上図の赤枠部分に該当するメニュバー、ツールバー、情報ボックス、ナビゲータ、ツールボックス、補助パレット、制御ボックスなどが画面から消えてしまった場合、以下の操作を行ってください。

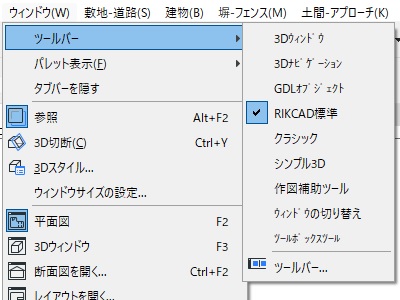

上図から表示のないものの名称を確認し、メニューバー「ウィンドウ」＞「パレット表示（パレット）」を開きます。

該当する名称をクリックしてください。

ナビゲータはキーボード［F5］を押下またはツールバーから「ナビゲータ」をクリックでも表示可能です

ツールバーが出ない場合は、メニューバー 「オプション」＞「ツールバー」＞「RIKCAD標準（基本）」を選択してください。
　

※上記作業でも改善されない場合は、FAQ「画面表示がおかしくなった」を参考の上、画面を初期設定に戻してください。
