敷地座標入力（システムアップ機能）

システムアップ機能

システムプラン加入ユーザー様専用機能です

敷地の座標値(求積表)より敷地の外周線を素早く入力します。

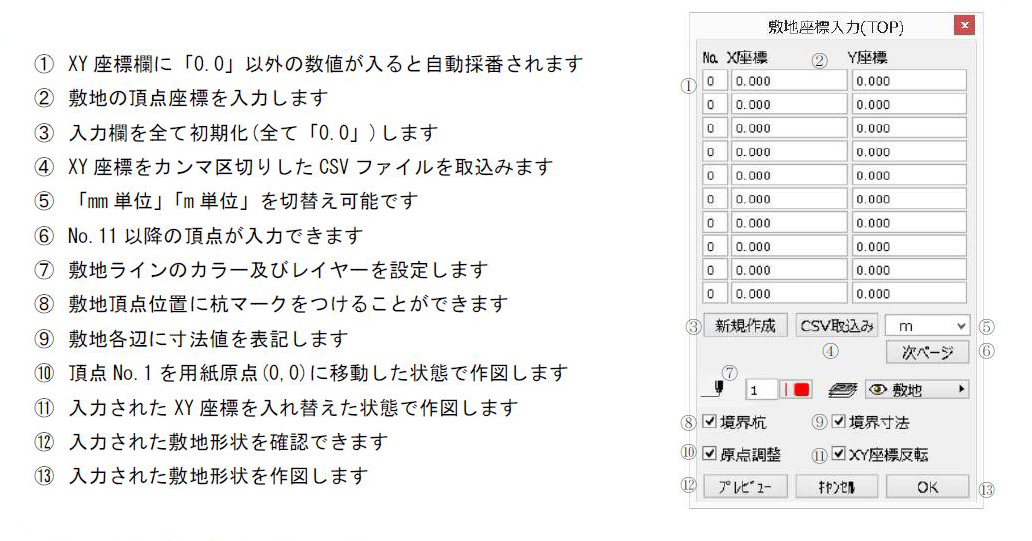

【１】　メニューバー「敷地」＞「敷地座標入力」をクリックします。

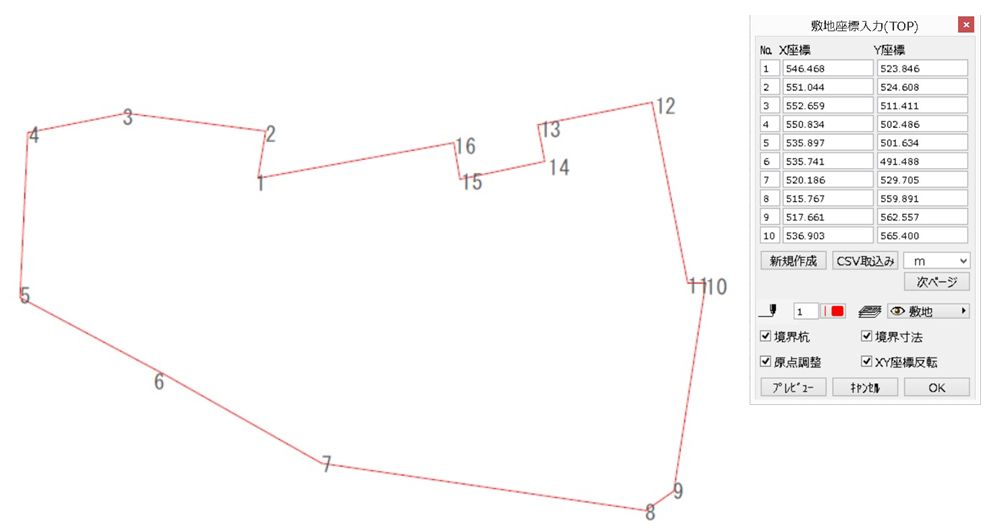

【２】　XY座標欄に数値を入れていき、[プレビュー]を押すと下図の通り、頂点No.のついた形状確認ができます。
[OK]ボタンを押すと、境界杭や寸法値を加えた実際の作図を行います。
